محولات التيار Current Transformer في محطات تحويل الكهرباء؟

 الدرس السابق:ما الفرق بين فصل الخط ، وعزل الخط ، وانسحاب الجهد في محطات تحويل الكهرباء؟.


محولات التيار Current Transformer :

  وهو من المعدات الأساسية بالمحطة ، حيث يقوم هذا النوع من المحولات بتحويل التيارات العالية إلى تيارات منخفضة عادة 1 أمبير أو 5 أمبير لنتمكن من التعامل مع هذا التيار بشكل آمن سواء فى أجهزة القياس أو أجهزة الوقاية.
  و يتم تصنيف محولات التيار إلى (Classes) و ذلك حسب الاستخدام (للحماية أو للقياس).

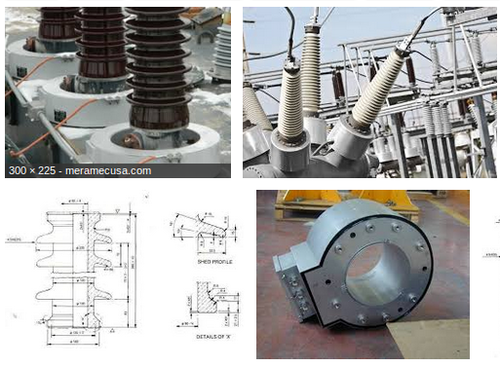

  و يركب ال CT بشكل منفصل لاسيما مع الجهود العالية كما فى الشكل التالي:


      لكن هناك شكل آخر من أشكال محول التيار وهو :

(BCT, (Bushing Current Transformer  وفيه يتم تركيب ال CT ضمن العوازل الخارجية Bushing للمحول أو القاطع.

  ويتميز هذا النوع بميزة أساسية و هى أنه يمكن تركيبه على الخط أو محول القدرة أو القاطع الموجود بالفعل دون الحاجة لتركيبه منفصلا .

   وذلك لأن ال CB يركب على التوالي فى الدائرة وكذلك ال CT ولذا يركبا معا فيدخل الكابل على ال CT ومنه (داخليا) إلى ال CB ثم يخرج من ال CB إلى سكينة ال BB كما في الصورة .

 وتنقسم محولات التيار لعدة أنواع طبقا للمادة المستخدمة للعزل داخل المحول .

 وأهم تلك الأنواع:

1 Oil Insulated Type

SF6 Insulated Type -2

Dry Insulated Type-3
