ماهو الهرتز الي نسمع فيه؟ وما المقصود بي 50Hz و 60Hz والفرق بينهما؟

الهرتز هو التردد (Frequency) .ويشبهونها بالموجة.

والمقصود بي 50 او 60 هرتز هو ببساطة دوران المولد في الثانية الواحدة على شان يعطيني موجة.
بالنسبة لي 50Hz المولد راح يدور 50 لفة في الثانية حتى يولد موجة و ال 60Hz المولد راح يدور 60 مرة في الثانية حتى يولد موجة.هذا الفرق الوحيد .

ماهو النظام المستخدم في السعودية ؟ ولماذا استخدم هذا النظام بدلا من الأخر؟
النظام لدينا هو 60Hz فقط. اما باقي دول الخليج 50Hz وليس هناك افضلية عن الأخر الا انه وجود الأستعمار البريطاني في بعض الدول سابقا فا مشوا على 50Hz وحنا مشينا على النظام الأمريكي 60Hz.


  • نشاهد بعض الأجهزة مكتوب عليها 60Hz والبعض 50Hz, والأخر 50Hz/60Hz ما معنى هذا؟

الأجهزة الي مكتوب عليها 50Hz معناها انها تعمل على تردد 50 فقط.
الأجهزة الي مكتوب عليها 60Hz معناها انها تعمل على تردد 60 فقط.
الأجهزة الي مكتوب عليها 50Hz/60Hz معناها انها تعمل على الترددين.
البعض يرى الجهاز مكتوب عليه 50Hz/60Hz ويعتقد انه الكهرباء لدينا بهذا الشكل ما في اما 50 او 60 هرتز.

هذا احد الأسئلة المهمة لدي جهاز نظام 50Hz وصلته على كهرباء ذو نظام60Hz او العكس ماذا سيحدث؟
الأجهزة الي فيها الحركة:
على سبيل المثال مكيف ,ثلاجة,دريل الدوران لن يعمل بالكفائة المطلوبة من الجهاز يعني لو قلنا الدريل 60Hz وشغلته على كهرباء 50Hz ماراح يشتغل بالسرعة المطلوبة منه وفي نفس الوقت راح تزيد الحرارة على شان كذا يقولك العمر الأفتراضي راح يقل لأنه (Coil) راح يتاثر.
بالنسبة للأجهزة الألكترونية :
خلنا نقول (amplifier) هنا نفس الكلام راح ترتفع حرارة ال المحول اكثر وبالنسبة للداوئر الأكترونية القيم راح تتاثر خاصة في المكثفات .البعض يقول انه شغال معاي بس كاداء راح يختلف ممكن وضوح الشي راح يبان بعد فترة وايضا بناء على نوع الجهاز المستخدم.

  • الخلاصة:

دائما تاكد من الهرتز لا تشتري جهاز لا يناسب التردد الموجود في الدولة الي انت فيها .وان كان الجهاز يدعم الترددين راح يكون اريح لك ويخدمك ان كنت سوف تسافر الى دولة اخرى.

ماهو الفرق بين 110 فولت و 220 فولت؟وهل هناك فرق بينهم من ناحية استهلاك الكهرباء؟
الفرق واضح هو فرق الجهد من ناحية الصرف لا يوجد فرق لكن الفرق في الأسلاك.
يعني شخص تو يبني بيت ويبي يسلك الكهرباء راح يوفر اكثر اذا سلك لي 220 بدل من 110 والسبب انه اسلاك 110 اكثر سمكا من 220 فولت وبذلك نحاس اكثر يعني تكلفة اكثر.
سبب السمك ان 110 يستهلك امبير اعلى من 220 فولت وراح اعلق على هذا الموضوع اكثر فيما يخص الأجهزة.

هذا من الأسئلة الي راح ناخذ فيها وقفة ماهي وظيفة ال (Stabilizer)؟ وهل يقوم بحماية الأجهزة؟
ال (Stabilizer):

  • وظيفته الأساسية هو تثبيت الجهد زي ما هو معروف انه (AC) تيار متردد يعني قيمته متغيرة وليست ثابتة يعني لو تقيس الجهد في الصباح او الظهر وتجي في الليل وتقيس الجهد راح تشوف في اختلاف وذلك بسبب انه اذا ارتفعت الأحما انخفض الجهد واذا قلت ارتفع الجهد هذا طبيعي شرط ان لا يكون في اختلاف كبير وهنا تاتي فائدة ال (Stabilizer) حيث يثبت الجهد على قيمة معينة انا راح اوريكم القراءة في المراجعة لأنه هذي قصة بحد ثاتها.

  • هل يقوم بالحماية:

خلونا نحدد في البداية لمن نقول حماية ال (Stabilizer) يقوم بتثبيت الجهد وهذا بحد ثاته حماية للأجهزة من اي ارتفاع في الجهد او انخفاض. لكن الذي لا يقدمه الجهاز هو الحماية من (Power Surge) و بعض المشاكل الأخرى في الكهرباء.
ال (Power Surge) سببه فشل في خط التوصيل (Fault in the Line cause voltage drop)مما يسبب في انخفاض مفاجئ وكبير في الجهد. راح اوضح اكثر شفتوا لمن تشوفون ومضة في النور او كانه الكهرباء بتطفي وترجع بسرعة هذا يطلق عليه (Power Surge) او (Line Flicker). ممكن اشخاص لاحظوا لمن يكون المكيف شغال ويحدث (Power Surge) تشوف المكيف يحن وبعدين يرجع طبيعي هذا بسبب انه حدث انخفاض كبير في الجهد .
هذا الأنخفاض والأرتفاع المفاجئ يسبب خطر على الأجهزة وهذا الذي لا يقدمه (Stabilizer) لأنه احيانا يمر جهد عالي مفاجئ قبل لا يقوم ال (Stabilizer) بتعديله نحن نتكلم عن جزء من الثانية كل هذا يحصل في لحظات.
ناس كثير يقولون لو يحصل شي الفيوز يحترق حق ال (Stabilizer) الفيوز يحمي الجهاز نفسه خلنا نقول وضعت ال
(Stabilizer) على 110 وشبكته على 220 فولت هنا راح ينحرق الفيوز لأنه جاه جهد كبير في حالة ال (Power Surge) الجهاز ما جاه الجهد العالي مفاجيء الي يخلي الفيوز يحترق وبذلك راح يمرر للأجهزة قبل ما يقوم بتعديل الجهد كله هذا جزء من ثانية وهنا نتكم عن دوائر الكترونية حساسة.
ايضا الصواعق تسبب (Power Surge) ال (Stabilizer) لا يقدم حماية منها.
ولمن اتكلم من منظور احترافي ال (Stabilizer) اشياء كثيرة لا يقدمها:
(Power Noise - harmonics - power line flicker) الأجهزة لمن تجيها كهرباء صافية ثابتة الدوائر راح تعمل بكفائة اكثر.ناهيك عن الحماية .
الخلاصة:
ال (Stabilizer) يقدم ثبات في الجهد وليس حماية من المشاكل الأخرى.

 Câblage de protection jeu de barres

   Protection jeu de barre s Siemens SIPROTEC 7SS52 :
La protection SIPROTEC 7SS52 est une protection numérique rapide, par phase et fiable contre les défaillances de jeux de barres et de disjoncteurs dans des installations de distribution basse, moyenne et haute tension et offre un grand nombre de configurations du jeu de barres.

  La protection est appropriée pour tous les types d'organe de manœuvre à noyau en fer ou pour les transformateurs de courantes linéarités.
  Le court temps de déclenchement est avant tout avantageux pour les applications à limites de défaut élevé ou le déclenchement doit avoir lieu
immédiatement pour assurer la stabilité du réseau.
   Grâce à la construction modulaire du matériel, la protection peut être ajustée de manière optimale à la configuration du jeu de barres.
 La disposition décentralisée permet de réduire considérablement les frais de câblage dans l’installation de distribution.
    La protection de jeux de barres 7SS52 s’utilise dans les systèmes de jeux de barres simples, doubles ou triples avec ou sans commutation entre les jeux de barres et sans commutation entre les jeux de barres dans les systèmes de jeux de barres quadruples avec jusqu’à 48 travées, 16 disjoncteurs de couplage, et 24 sectionneurs longitudinaux et 12 sections de jeux de barres.

Chaque module 7SS523 est installé sur chaque travée possède une entrée courant qui donne une image de courant qui circule à travers la travée.
   Le 7SS523 possède des TC configurable pour que le module de traitement 7SS52 puisse voir le même niveau de courant .
au contraire chez la protection analogique TMAR : l’adaptation de niveaux de tension est réalisée à l’aide de TC de rattrapage.
   En effet les combinés de mesure de départ transformateur on un rapport de transformation 200/5 A et les combinés de mesure d’un départ poste ont un rapport de 600/5 A donc pour ramener au même niveau les intensités de courant vues par le relais TMAR on doit multiplier le rapport 200/5 par 3 qui égale a 15/5 c’est le rapport du transformateur du courant de rattrapage.

الثلاثاء، 10 ديسمبر 2019

الأعطال الرئيسية للمولد الكهربائي

1- لا يوجد فولت والمولد يعمل بدون حمل,(وذلك لأحد الأسباب التالية)

- فيوز دائرة AVR تالف
- وجود شورت بدائرة التوحيد المركبة على الآكس
- فصل أو شورت بملفات الجسم الثابت المساعد
- فصل فى الملفات المساعدة المغذية لدائرة AVR
- فقد المغناطيسية المتبقية (للمولدات الحديثة التى لا تحتاج إلى تغذية خارجية DC)
- سرعة المولد منخفضة
- فصل فى الملف الثانوى لمحول الكنترول

2- جهد المولد منخفض وهو يعمل بدون حمل (وذلك لأحد الأسباب التالية)

- تلف بدائرة التوحيد المركبة على الآكس
- سرعة المولد منخفضة
- الثغرة الهوائية لمحول الكنترول صغيرة جدا
- انخفاض فى عزل الملفات

3- جهد المولد مرتفع وهو يعمل بدون حمل ,(وذلك لأحد الأسباب التالية)

- وجود شورت فى الملف الثانوى لمحول الكنترول
- سرعة المولد مرتفعة
- الثغرة الهوائية لمحول الكنترول كبيرة

4- جهد المولد ينخفض عند التحميل ,(وذلك لأحد الأسباب التالية)

- الحمل أكبر من قدرة المولد
- ضعف محرك الديزل
- انخفاض فى عزل ملفات الجسم المساعد أو الرئيسى

5- جهد المولد غير ثابت(متذبذب) ,(وذلك لأحد الأسباب التالية)

- سرعة المولد غير ثابتة
- أطراف التوصيل لدائرة الكنترول غير جيدة (Bad Contact)

6- ارتفاع درجة حرارة المولد ,(وذلك لأحد الأسباب التالية)

- تحميل زائد
- ممرات هواء التبريد غير نظيفة مغطاة بالأتربة
- انخفاض فى عزل الملفات.

الاثنين، 9 ديسمبر 2019


    تسلا تستعيد مكانتها الرائدة في السيارات الكهربائية في جميع أنحاء العالم.



 تمكن الخبير و YouTUBeur Kevin Rooke من الحصول على أرقام المبيعات لسوق السيارات الكهربائية.  على الرغم من أن مصنعي Tesla و BYD Auto يتزاحمان ببعضهما البعض ، فإن شركة Elon Musk تتجاوز الآن العلامة التجارية الصينية عالمياً.

 تيسلا تبيع السيارات الكهربائية أكثر من منافستها BYD
 إذا كانت Tesla قد سيطرت لفترة طويلة على سوق السيارات الكهربائية ، فقد تم القبض على الشركة المصنعة من قبل BYD منذ بعض الوقت.  أطلقت هذه الشركة الصينية ، المعروفة أصلاً ببطارياتها ، سوق السيارات الهجينة والكهربائية بنسبة 100٪ منذ أكثر من عشر سنوات وتمكنت أخيرًا من تجاوز Tesla في عام 2016. Turnaround: in  في أكتوبر 2019 ، تمكنت Tesla أخيرًا من تسويق المزيد من السيارات الكهربائية أكثر من منافستها BYD.  يتم لعب كل شيء في منديل ، نظرًا لوجود 807 954 مركبة في حالة Tesla مقابل 787 150 في BYD في أكتوبر.

     من ناحية أخرى ، تأخذ هذه الأرقام في الاعتبار مبيعات السيارات الهجينة في BYD ، بالإضافة إلى السيارات الكهربائية.  تذكر أن تسلا تنتج فقط النماذج الكهربائية.  عموما ، ليس هناك شك في أن تسلا تمكنت من تسويق عدد أكبر بكثير من السيارات الكهربائية من BYD.

      تسلا هو بالتأكيد على لفة مع المستهلكين.  في أوروبا ، ضاعفت العلامة التجارية مؤخرًا جميع منافسيها بفضل طرازها 3. تنوع مجموعة Tesla ، بما في ذلك طراز S ، موديل 3 ، موديل X ، ومؤخراً الإعلان عن سيارتها الصغيرة المسماة Cybertruck ،  سمحت لـ Tesla باستعادة موقعها القيادي.  من جانبها ، شهدت BYD مبيعاتها من السيارات الهجينة تنهار منذ عام 2015 ، على الرغم من أن سياراتها الكهربائية بنسبة 100 ٪ تسمح لها بالحفاظ على مستوى جيد.

الخميس، 5 ديسمبر 2019

الفرق_بين_الانفرتر_و_السوفت_استرتر

الانفرتر Inverter Drive جهاز يستخدم للتحكم في سرعة مواتير AC من لحظة تشغيلها إلى لحظة إيقافها مروراً بفترة تشغيلها العادية والحاجة إليه مرتبطة بمدى الرغبة في تغيير سرعة الحمل وليس بقدرة وحجم الموتور.

يتحكم الجهاز في سرعة الموتور عن طريق تغيير جهد وتردد الموجة المطبقة على ملفات الموتور ويتم ذلك من خلال تحويل الجهد AC المغذي للجهاز إلى جهد DC بواسطة موحد Rectifier IC و مكثفات الكتروليتية ثم تحويله إلى موجة ترددية AC عن طريق مجموعة من الترانزستورات - عادةً من نوع Insulated Gate Bipolar Transistor IGBT - هذه المجموعة تكون ما يسمى Inverter IC- وهذه الموجة يمكن التحكم في قيمة الجهد الفعال لها وفي ترددها عن طريق التحكم في معدل وطريقة اشعال Firing هذه الترانزستورات حتى نحصل على السرعة المطلوبة. أحياناً تكون Rectifier IC و Inverter IC كل منهما منفصلة وأحياناًُ يتم دمجهما في IC واحدة تعرف بـ IGBT Module.
نتيجة لتغيير الجهد والتردد معاً للموجة المطبقة على الموتور فإن العزم يكون تقريباً ثابت والأمبير الذي يسحبه الموتور لا يتعدى تقريباً الأمبير المقنن للموتور Rated Current حتى عند بدء الدوران Starting
يتحكم الانفرتر في تقويم الموتور بنفس طريقة تحكمه العادية في حالة التشغيل العادي حيث يقوم برفع الجهد والتردد تدريجياً من الصفر حتى يصل إلى السرعة الأولية المبرمجة أو السرعة المطلوبة Reference Speed في خلال نسبة من زمن يسمى زمن التباطؤ Acceleration Time تم تحديده وبرمجته مسبقاً
وكذلك عملية إيقاف الموتور يقوم بخفض الجهد والتردد تدريجياً من القيمة التي هو عليها لحظة طلب الإيقاف حتى يصل إلى الصفر في خلال نسبة من زمن يسمى زمن التسارع Deceleration Time تم تحديده وبرمجته مسبقاً
هذه النسبة تكون 100 % إذا كانت السرعة الأولية للتشغيل هي السرعة القصوى أو السرعة الحالية لحظة طلب الإيقاف هي السرعة القصوى
يتم برمجة الجهاز على القيم المقننة للجهد والتردد والأمبير للموتور. يمكن برمجة الجهاز لرفع سرعة الموتور عن السرعة المقننة - عندنا في مصر 50 هرتز- ولكن سيكون ذلك على حساب العزم حيث لا يمكن زيادة الجهد عن القيمة المقننة
أيضاً الانفرتر لن يستطيع إخراج قيمة جهد أعلى من التغذية وعليه فلا يمكن تشغيل موتور 380 على انفرتر 220 وإذا تم فسيكون العزم أضعف
-----------------------------------------------------------------------------------------------
السوفت ستارتر Soft Starter جهاز يقوم بالتقويم الناعم للمواتير ذات القدرات الكبيرة والمتوسطة لتقليل تيار البدء والذي يكون عالياً عند التشغيل المباشر للموتور من خلال كونتاكتور مثلاً ولرفع سرعة الحمل تدريجياً من الصفر حتى السرعة القصوى وهو البديل الأفضل لدوائر ستار دلتا خاصةً في القدرات الكبيرة والحاجة إليه مرتبطة بقدرة الموتور. وعند الانتهاء من تقويم الموتور يقوم بتشغيل كونتاكتور داخلي ويتحول إلى كونتاكتور عادي.
يمكن أيضاً استخدامه لإيقاف الحمل تدريجياً Soft Stop حمايةً له
يؤدي الجهاز مهمته في التقويم والإيقاف الناعمين عن طريق تطبيق جهد التغذية بشكل تدريجي من قيمة معينة Starting Voltage حتى قيمة الجهد في خلال فترة Start Time وذلك باستخدام ثايرستور لكل فازة والتحكم في درجة إشعاله Firing
يعني هو يقوم باجتزاء الجهد المطبق ويرفع من نسبة هذا الاجتزاء تدريجياً حتى يصل إلى 100 % وفي كل الحالات يكون للموجة نفس تردد الموجة المغذية
-----------------------------------------------------------------------------------------------
كلا الجهازين يتم توصيله على الموتور في احدى توصيلتيه ستار أو دلتا كتوصيله بالكونتاكتور وذلك حسب جهد الموتور بخلاف دائرة ستار دلتا التي يجب أن يكون الموتور خارج منه 6 أطراف
كلا الجهازين مزود بحماية من الأمبير الزائد Over Load (Over Current) و القصر الكهربي و فقد فازة من الموتور ودرجة حرارة الموتور - حسب التصميم -
-------------------------------------------------------------------------
الانفرتر 3 فاز يكفيه فقط فازتان لتشغيله حيث في كل الأحوال سيتم تحويل هذا الجهد إلى DC يتم تقطيعه الفرق فقط سيكون في أن كل فازة سيسحب من خلالها أمبير أعلى منه في حالة 3 فازات
أما السوفت ستارتر فيتوجب وجود 3 فازات لتشغيله حيث يتم الاجتزاء من كل فازة وتمرير هذا الاجتزاء كما هو

الأربعاء، 4 ديسمبر 2019

السيارة الطائرة PAL-V التي سيبدأ تسويقها في العام 2021 و التي ستدشن عصر السيارات الطائرة، الشركة الهولندية التي طورت هذه السيارة تعتزم صنع 90 نموذج فقط. و ثمن الواحدة سيصل إلى 599.000 دوﻻر

الثيرميستور.    Thermistor
الثرميستور هو في جوهره عبارة عن مقاومة متغيرة (غير خطية) لكنها تتغير مع تغير درجة الحرارة وليس مع تغير قيمة فرق الجهد كما هو الحال مع الفاريستور.

انواعه :

الثرمستور سلبي المعامل الحراري NTC


يكون التغير في المقاومة معاكس للتغيير في درجة الحرارة، بمعنى انه في البداية تكون درجة الحرارة عادية (20 درجة مئوية) فتكون مقاومته كبيرة، ومع ارتفاع درجة الحرارة تبدأ قيمة المقاومة في الانخفاض.

هذا النوع هو الأكثر شهرةً واستخداماً في الحماية ضمن دوائر البور سبلاي بجميع أنواعها. طبعاً الشركات المحترمة هي التي تضع في أجهزتها الثيرميستور NTC.

الثيرميستور إيجابي المعامل الحراري PTC


طردي التغير أي تزداد مقاومته بارتفاع درجة الحرارة وتقل بانخفاضها.
النوع الأول (الثيرميستور NTC) هو الأكثر شهرةً واستخداماً في الحماية ضمن دوائر البور سبلاي بجميع أنواعها. طبعاً الشركات المحترمة هي التي تضع في أجهزتها الثيرميستور NTC. من هنا سأركز في الشرح على هذا النوع NTC.

وظيفة الثيرميستور NTC للاجهزة الكهربية؟

عند تشغيل أي جهاز بتوصيله بكهرباء الحائط، يندفع مقدار كبير من التيار الكهربي إلى الجهاز لمدة بسيطة (أجزاء من الثانية) تم يصل بعد ذلك وبسرعة إلى قيمة الثبات أو الاستقرار steady state. هذا الاندفاع للتيار في بداية التشغيل يُطلق عليه بالإنجليزية Inrush current. أي جهاز في العالم يعمل على الكهرباء عند تشغيله يحدث اندفاع للتيار لفترة قصيرة جداً قبل أن يستقر إلى القيمة الثابتة له. قيمة تيار الاندفاع = ضعف تيار الاستقرار على الأقل. إذا كان الجهاز يسحب 3,5 أمبير (مثلاً) في وضع الاستقرار فانه عند بداية تشغيله يسحب حوالي 10 أمبير لمدة قصيرة جدا (أجزاء من الثانية).
تيار الاندفاع هذا يؤذي بعض العناصر الإلكترونية الموجودة داخل الجهاز، خصوصا مع تكرار نشوءه مع كل مرة يتم فيها تشغيل الجهاز.
الآن باستخدام الثيرميستور NTC نستطيع التخلص أو على الأقل تقليل الضرر بنسبة كبيرة لان الثيرميستور NTC يقوم بمنع تيار الاندفاع من المرور أو على الأقل يقوم بخفض قيمته إلى درجة تتحملها العناصر الإلكترونية. من هنا يُطلق في بعض الأحيان على الثيرميستور NTC اسم آخر هو مُحدد تيار الاندفاع Inrush Current Limiter وتُختصر إلى ICL. يعمل مُحدد تيار الاندفاع ICL (أي الثيرميستور NTC) بالطريقة التالية:
في بداية التشغيل يكون الثيرميستور NTC بارداً فتكون مقاومته اكبر ما يمكن بحيث تسمح لقيمة معينة (محدودة) من التيار بالمرور، وبمرور التيار في الثيرميستور NTC ترتفع درجة حرارته بالتدريج فتبدأ مقاومته بالانخفاض تدريجيا مما يسمح لمزيد من التيار بالمرور يتم ذلك في وقت قصير جداً.

الثلاثاء، 3 ديسمبر 2019

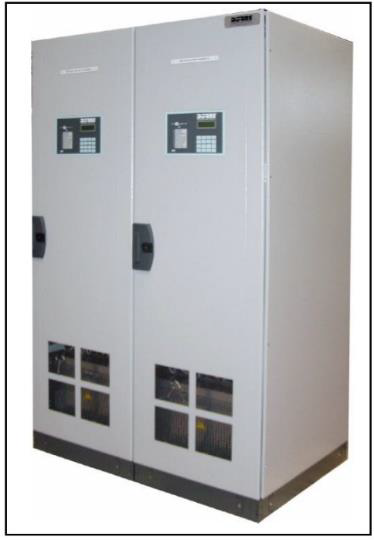

تحميل كتاب دوائر عملية لأجهزة شحن البطاريات وإضاءة الطوارئ pdf


المؤلف أحمد عبد المتعال






إعلانات مباريات التوظيف


إعلان المباراة
عدد المناصب
الدرجة أو المنصب
01
تقني مصرح لدى الجمارك
30
تقني محاسبة
219
تقني كهرباء
22
سائق
اضغط هنا
55
عمال مهنيون الكترومكانيك
اضغط هنا
187
عمال مهنيون كهرباء
514
المجموع




الفاريستور Varistor




   هو عنصر إلكتروني يعمل عمل المقاومة المتغيرة Variable resistanceعند شروط معينة Varistorمشتقة من Variable resistance.

هو عنصرإلكترونى يعمل عمل المقاومة المتغيرة مع الجهد.

الفاريستور (بالإنجليزية Varistor)

 هو عنصر إلكتروني يُصنع من أشباه الموصلات ذو مقاومة كهربائية تقل قيمتها بإزدياد الجهد المؤثر علي طرفيهايسمى الفاريستور أيضا باسم آخر هو المقاومة المعتمدة على الجهد Voltage-Dependant Resistor وتختصر بـ VDR وتعتمد أنواع مختلفة حديثة على مواد خزفية ذات أكسيد معدني ملتف ولا تظهر هذه المواد إلا على نطاق مجهري يعرف هذا النوع باسم Metal-Oxide Varistor وتُختصر بـ MOV
يستخدم الفاريستور لحماية الدوائر الكهربية ضد الارتفاع الزائد واللحظى للجهد فى الدائرة

مثال

دائرة كهربية دخلها 220 فولت وفجأة ارتفع الجهد إلى 300 فولت لمدة قصيرة أقل من الثانية ثم عاد إلى 220 فولت مرة أخرى هذا الجهد الـ 300 فولت والذي ظهر واختفى بسرعة شديدة نسميه جهد زائد وعابر.

فعند إرتفاع_الجهد_تقل_المقاومة حسب نوعه مثلا إذا كان ٢٠٠ميجاأوم عندإرتفاع الجهد تنخفض مقاومته مثلا إلى ٤٠كيلواوم فيعمل شورط على دخل الدائرةفيمنع ويضرب الفيوز ولاتصل الكهرباء للدائرة إلا بعد تغيره

الأحد، 1 ديسمبر 2019

المكثفات_المستعملة_بالمحركات_الAC

شرحها.. كيف نختار مكثف مناسب؟  كيف تحفظ؟
مكثفات البدا ( التقويم) :
-جسم خارجي من الفيبر
-سعة اكبر
- الحجم اقل
- يوصل بمقاومة في العادة لتفريغ الشحنة المتبقية
- يخرج من عمل الدائرة بالمحرك بعد مدة
- من النوع ذو السائل الكهربائي

#مكثفات_التشغيل

- جسم من الالمنيوم
- سعة اقل
- حجم اكبر
- لا توجد معها مقاومة
- يستمر عملها في الدائرة الكهربائية بالمحرك لا تفصل
- من النوع الورقي المشبع بالزيت

هناك نوع اخر ايضا وهو مزدوج وله ثلاث (3) اسلاك خارجة منه.. واحد مشترك وواحد سلك بدأ والاخر سلك تشغيل
نجد على هاته المكثفات #رموز وهي:
 التردد HZ
القدرة W
الجهد المقنن ( الاسمي)  التي تتحمله المكثفة V
سعة المكثفة uF
نسبة الخطا او التفاوت في القيمة 5%.. او 10 %
الصانع...... made in

#محرك_4_اقطاب سرعته 1500 لفة / دقيقة  tr/min


- في المكثفات الاتية الجهد 400v. نسبة الخطا 5% يكون:

*محرك 1.5 HP ( حصان) 🐴 اي [ 1.1 kw)
يكون مكثف التقويم ( البدء)  300uf
-مكثف التشغيل  35uf
* محرك 2 HP 🐴 يعطينا ( 1.5 kw)
- مكثف التقويم 300uf
- مكثف التشغيل 45uf
* محرك 2.5 HP 🐴 يعطينا ( 1.85 kw)
- مكثف التقويم  250uf
- مكثف التشغيل 55uf
* محرك 3 HP 🐴 يعطينا ( 2.22 kw)
- مكثف التقويم 250uf
- مكثف التشغيل  65uf
* محرك 3.5 HP 🐴 يعطينا ( 2.59 kw)
- مكثف التقويم  250uf
- مكثف التشغيل  75uf
* محرك 4 HP 🐴 يعطينا ( 2.96 kw)
- مكثف التقويم 350uf
- مكثف التشغيل 85uf

#محرك_2_اقطاب سرعته 2800 لفة/دقيقة tr/min

*محرك 1.5 HP 🐴
- مكثف التقويم  250 uf
- مكثف التشغيل  30 uf
* محرك 2 HP 🐴
- مكثف التقويم  300 uf
- مكثف التشغيل  35 uF
* محرك 2.5 HP 🐴
- مكثف التقويم  250 uf
- مكثف التشغيل  40 uf
* محرك 3 HP 🐴
- مكثف التقويم  250 uf
- مكثف التشغيل  45 uf
* محرك 3.5 HP 🐴
- مكثف التقويم  300 uf
- مكثف التشغيل  60 uf
* محرك 4  HP 🐴
- مكثف التقويم  300 uf
- مكثف التشغيل  70 uf

اما عن دور هاته المكثفات وتاثيرها في المحرك فهو مختلف من محرك لاخر ولقد شرحنا كل محرك بالتفصيل في المحاضرات السابقة فرجاء عودو الى منشور كل محرك على الصفحة او من فاتته الشروحات السابقة
---------------------------------
درسنا القادم عن محرك القطب المظلل الذي يستعمل كثيرا  في بعض  الثلاجات والات اخرى بالصور والقوانين

الخميس، 28 نوفمبر 2019

محولات التيار current transformer

 ان مبدأ قياس التيار يتطلب استخدام مقياس للتيار يتم وصله على التسلسل مع الدارة التي نحتاج الى قياس التيار فيها ...
ان الوصل التسلسلي للمقياس مع الدارة يعني انه سيمر في المقياس نفس التيار المار في الدارة وهذا يتطلب ان يكون المقياس قادرا" على تمرير كافة التيارات التي يمكنه قياسها واذا تجاوز التيار المطلوب قياسه امكانية المقياس فسيعرضه الى خطر كبير وبالتالي فان قياس كافة انواع التيارات العالية والمنخفضة والمتوسطة .بواسطة مقياس التيار مستحيل من الناحية العملية لذلك يتم استخدام محولات التيار لتخفيض قيمة التيار الى قيمة تتناسب مع القيمة الاساسية للتيار وذلك بالاعتماد على مبدأ المحولات وكذلك يتم استخدام تلك المحولات لتغذية عدادات قياس القدرة عندما تكون تيارات الحمل المراد قياس القدرة المستهلكة فيه تتجاوز امكانية العداد كذلك يتم استخدام محول التيار لتزويد اجهزة الحماية باشارة التيار المتناسبة مع التيار الاصلي ولتامين عمل الحماية
تتكون محولة التيار من جانبين ابتدائي و ثانوي:
الجانب الابتدائي : اما ان يتكون من عدد قليل من اللفات يمر به التيار المتناوب ذو القيمة المرتفعة .او لاتحتوي اية لفة ويتم تمرير الناقل الذي يمرر التيار الاساسي من خلال نافذة موجودة في المحولة
الجانب الثانوي : يحتوي بالعادة على عدد كبير من اللفات حول قلب مغناطيسي.
التيار الناتج في الجانب الثانوي يكون اقل من التيار في الجانب الابتدائي حسب نسبة عدد اللفات في القسمين و حسب قيمة التيار الرئيسي و هو بالعادة أقل بكثير من الرئيسي حتى يتم التمكن من قياسه وكذلك يكون هناك انزياح زاوي بين التيار الفرعي والرئيسي أيضا .
وظيفة محول التيار أن يغذي جهاز القياس أو الحماية بتيار صغير تتناسب قيمته مع التيار الأصلي المار في الدارة , ويفضل دائما أن تكون قيمة تيار الجانب الثانوي في حدود أقل من 5 أمبير في الأحوال الطبيعية , ويتم ذلك باختيار نسبة تحويل معينة تعرف ب (turns ratio) ولها قيم قياسية أشهرها على سبيل المثال ( 5 /100 ) , ( 5 / 200 ) , ( 5 / 300 ) ويمكن ان تصل الى قيم عالية (3000 / 5 ) او اكثر .
في بعض الأحيان , يتم توصيل الملف الثانوي مباشرة إلى ريلاي الحماية Relay , بمعنى استخدام التيار الثانوي مباشرة ليمر في ملف جهاز الحماية وفي أحيان أخرى يتم توصيل مقاومة صغيرة جدا" بين طرفي الملف الثانوي (تصل إلى جزء من عشرة من الأوم) وينشأ عليها جهد يتناسب مع قيمة التيار المار في الملف الثانوي لمحول التيار ( CT ).
وهذا الأسلوب يستخدم غالبا مع أجهزة الحماية الرقمية والتي تحتاج إلى تحويل التيار إلى جهد تمهيدا لتحويله إلى اشارات رقمية ( Digital numbers ) بواسطة محول (A / D converter ).
ومن المعروف أن تيار الثانوي يتناسب مع تيار الابتدائي طبقا للنظرية العامة للمحولات ,و n هي النسبة بين عدد لفات الملف الثانوي إلى عدد لفات الملف الابتدائي , وهي تسمي ب ( turns ratio ) .

 ماهي اهم ستة اختبارات لمحولات التيار Current Transformers ؟؟

تلعب محولات التيار دورا" هاما في مراقبة و حماية نظام الطاقة الكهربائية
يجب أن يكون لمحولات التيار المخصصة للربط مع عدادات القدرة الكهربائية درجة عالية من الدقة لضمان الفوترة الدقيقة بينما يجب أن تتفاعل المحولات المستخدمة مع مرحلات او(ريليهات) الحماية لغرض انجاز الحماية باعطاء القيم الدقيقة بغرض معالجة موضوع ارتفاع الحمولات وانجاز الفصل في حالة الاعطال المتنوعة بسرعة وبشكل صحيح.
ويمكن دمج الحاجتين في محولات مخصصة للقياس والحماية في ان واحد ، لذلك من الضروري فحص ومعايرة محولات التيار على فترات منتظمة . وهناك 6 اختبارات كهربائية يجب إجراؤها على للتأكد من الدقة والوثوقية المثلى للخدمة :

اولا"- اختبار نسبةالتحويل Ratio :
تعرف CT ratio بانها نسبة التيار الاولي الى التيار الثانوي عند التحميل الكامل. اذا كان لدينا محولة تيار 300 / 5 فهذا يعني انه يمر في الجانب الثانوي للمحولة 5 امبير عند مرور300 أمبير عبر المرحلة الابتدائية في الطرف الابتدائي .
إذا تغير التيار الاولي ، فإن التيارالثانوي سيتغير وفقًا لذلك. على سبيل المثال ، إذا مر تيار قدره 150 أمبير في الاولي ، فسيكون التيار الثانوي 2.5 أمبير .
يتكون محول التيار من ملف واحد ثانوي ويكون الملف الابتدائي هو الناقل الذي يمر به التيار الاساسي ويعتبر ملف بلفة واحدة وهناك محولات تيار بعدد قليل جدًا من الملفات الاولية حول القلب المغناطيسي أو مجرد ناقل باشكال متعددة يمر من خلال فتحة مركزية تسمى النافذة
يتم إجراء اختبار نسبةالتحويل للتاكد من نسبة التحويل كماهي في اللوحة الاسمية للمحولة ، وللتحقق من صحة هذه النسبة يمكن التعبير عن نسبة التحويل على النحو التالي:
N2 / N1 = V2 / V1
N2 و N1 هي عدد من لفات الابتدائي والثانوي
V2 و V1 هي قراءات الجهد الثانوية والابتدائية
يتم إجراء الاختبار عن طريق تطبيق جهد مناسب (اقل من جهد التشبع) على الملف الثانوي من بينما يتم قياس الجهد الأولي (هذا الاختبار عندما يكون هناك عدد من اللفات على الابتدائي) او تمرير تيار اولي وقياس التيار في الملف الثانوي (هذا الاختبار عندما لايوجد لفات على الابتدائي)
حساب تيار القصر لحالات مختلفة من القصر في مواقع مختلفة من مركز التحويل MV/LV بهدف انجاز الاختيار الصحيح للكابلات والحمايات :
محولة تغذي منشأة صناعية بالمواصفات التالية :
شبكة الجهد المتوسط
500MVA 20kv
المحولة باستطاعة
400KVA 20/0.4KV
UCC = 4%
كابلات نحاسية احادية بين المحولة والقاطع NYY 12m
نموذج التركيب E عامل تصحيح 0.85 = k
مقطع الناقل الحيادي نصف مقطع نواقل الاطوار
** اللوحة الرئيسية للتوزيع :
القاطع الالي MCCB
بارات نحاسية بطول 2m مقطع 400 mm2 للطور
نظام التاريض TN-S
الناقل الارضي مقطع 50mm2 نحاس
سيتم حساب تيار القصر على مختلف الحالات الممكنة
اولا"- حساب التيار الاسمي In للمحولة ذات المواصفات السابقة :
في المحولات ثلاثية الطور ذات الجهد 20/0.4 kv يحسب التيار الاسمي جهة الجهد المنخفض بالتناسب مع استطاعة المحولة Sn بالعلاقة المبسطة التالية :
In(A) = 1.44Sn(kva)
وبالتالي فان التيار الاسمي للمحولة على كل خط In = 580 A
وعلى اعتبار نموذج التركيب E للكابلات بين المحولة وقاطع الجهد المنخفض مع عامل تصحيح0.85 = k فان التيار الذي على قيمته سيتم اختيار المقاطع المناسبة لتلك الكابلات يصبح 580/0.85 = 683A
من جداول الكابلات النحاسية الاحادية في المواصفة القياسية IEC 60364 ينتج لدينا امكانية اختيار كابل احادي مزدوج نحاسي لكل طور SPh=2x185mm2 اما مقطع الناقل الحيادي فيمكن اختيار كابل واحد 185mm2 او كابلين نحاس بمقطع 95mm2
ثانيا"- حساب تيار القصر الاعظمي:
Isc3 max = Cmax * Uo / √3.Zsc

حيث Uo قيمة الجهد بين طورين للمحولة على فراغ
حيث Cmax ثابت يؤخذ في حالة التيار الاعظمي بقيمة 1.05
حيث Zsc ممانعات الشبكة لطور واحد من مصدر التغذية الى نقطة العطل
ان ممانعة حلقة دارة العطل Zsc عند حدوثه على مخرج القاطع الالي تساوي مجموع ممانعة شبكة الجهد المتوسط والمحولة وممانعات الربط بين المحولة والقاطع الالي وممانعة القاطع الالي التي يمكن اعتبارها mΩ/pole R=0 X= 0.15
بالجدول المرفق تم وضع وحساب كافة المعطيات اللازمة لحساب تيار القصر للمحولة المطلوبة
الان سنقوم بحساب تيار القصر الاعظمي للقصر الثلاثي المتناظر على اطراف الجهد المنخفض للمحولة مباشرة" :
Zsc = 16.31mΩ
Isc3 max = 1.05 x 400/√3x16.31 = 14.9 Ka

تيار القصر الاعظمي على مرابط القاطع الالي
Zsc = 17.1 mΩ
Isc3 max = 1.05 x 400/√3x17. 1 = 14.19 Ka
حساب تيار القصر Short-Circuit Current الطرف الثانوي للمحولة مباشرة" :


احدى الطرق للتعامل مع حسابات تيار القصر على ثانوي محولة القدرة مباشرة" وهو يمثل الحد الأقصى للتيار الذي ستسمح به المحولة ،
يمكن رسم دارة المحولة والمصدر كما في الشكل الاول المرفق وهو ماسيمثل الحد الأقصى لتيار العطل (القصر).
ويتضمن الشكل فقط ممانعة المحولة او مايسمى بجهد القصر النسبي للمحولة %Z transformer وهو قيمة تصميمية موجودة في اللوحة الاسمية لكل محولة وبالتالي فان تيار القصر يحسب كمايلي :
Isc= (Transformer( kVA) × 100)/( (√3)×(Secondary kV)×(%Z transformer)
باستخدام المعلومات المذكورة أعلاه على سبيل المثال فان محولة باستطاعة 1500kva بالمواصفات المبينة بالشكل سيكون الحد الأقصى لتيار القصرالثلاثي على اطرافها الثانوية مباشرة هو 31378 أمبير ويتم حسابه على النحو التالي
Isc=1500 × 100/(√3)×(0.480)×(5.75) = 31378 amps
في الشكل الثاني المرفق جدول يبين كيفية تغير تيار القصرانخفاضا" وارتفاعا" تبعا" لممانعة المحولة وهنا يكمن تأثير اختيار الممانعة للمحولة على التيارات المتوقعة للاعطال علما" ان المواصفة القياسية الدوليةIEC60076 تحدد الحدود المسموحة لتلك القيمة
من المهم ونحن نتحدث عن مشاكل الوقاية في المحولات أن نعرض مشكلة هامة موجودة في كل المحولات، وهي مشكلة تيار الاندفاع Inrush Current، وهي أحد أهم المشاكل التي يمكن أن تسبب فصل خاطئ.
يمكن تلخيص أسباب المشكلة فيما يلى:

1-عند فصل أي Power Transformer فإنه يتبقى داخل القلب الحديدي جزء من الفيض، يسمى Residual Flux ɸR

2-عند رجوع المحول للخدمة، وحيث أنه يستحيل التحكم في لحظة رجوعه لتكون هي نفسها اللحظة التي خرج عندها، وبالتالي فالفيض المفترض أن يبدأ بالظهور مع رجوع التيار يحتاج في بعض الأحيان أن يكون عاليا لتعويض القيمة الناشئة عن الفيض المتبقي، وهذا يستلزم سحب تيار عالي هو Inrush Current لتوليد هذا الفيض التعويضي
فالمحول في هذه الحالة رجع في لحظة تكافئ فيضا مقداره ɸmax− بينما الفيض المتبقي يكافئ قيمة موجبة ɸR، ولتعويض هذا الاختلاف يتم سحب inrush Current بقيمة عالية. وهذه هي الحالة الأولى كما في الصورة المرفقة بالبوست
أما في الحالة الثانية فإن لحظة الرجوع تصادف أن تشابهت مع لحظة الفصل، وهنا لا يحتاج المحول لأي فيض إضافي فسيحب تيار Magnetization current العادي دون أي زيادة , والصورة الثانية تمثل هذه الحالة .
وكما يبدو فإن تيار الاندفاع ليس له قيمة محددة، فقد يكون عاليا جدا كما في الحالة الأولى.
غير أنه في بعض الأحيان يكو ن قريب جدا من التيار العادي، إذا تحقق شرطان:

1-ألا يكون هناك فيض متبقى داخل المحول.

2-إذا تصادفت لحظة الدخول مع لحظة الجهد العظمى Vmax والتي يكون فيها الفيض أقل ما يمكن، حيث من المعلوم أن الفيض دائما متأخر بزاوية 90° عن الجهد وفقا لقانون فارادي V∝dɸ/dt

وبين هاتين الحالتين توجد العديد من الحالات التي تجعل، كما قلنا، قيمة تيار الاندفاع غير محددة لا شكلا، ولا قيمة، لأنه يعتمد أساسا على قيمتين متغيرتين عشوائيتين: الأولى هو قيمة الفيض المتبقي، والثاني هو لحظة دخول المحول في الخدمة، ولذا يختلف قيمة هذا التيار حتى بين الأوجه الثلاثة
هذا التيار إذن يظهر فقط عند بداية التشغيل، وقد تصل قيمته إلى خمس أو ستة أمثال التيار الطبيعي، بل قد تصل إلى عشرين مثل التيار الطبيعي حسب سعة المحول، لكن هذا ليس أساس المشكلة خاصة أن تيار الاندفاع لا يستغرق سوى ثانية أو أكثر قليلا، كما أن قيمته تتناقص سريعا خلال هذه المدة الوجيزة، ولكن المشكلة الكبرى أن هذا التيار لا يمر إلا في الجانب الابتدائي للمحول فقط، وهو الجانب الموصل على المصدر، ولا يمر في الجانب الثانوي، لأنه يمر خلال ما يسمى بالدائرة المغناطيسية بالمحولات Magnetizing Circuit.
وبالتالي فإن أي جهاز وقاية تفاضلي سيرى أن هناك تيار داخل إلى المحول IP يختلف بقيمة كبيرة عن التيار الخارج IS، وهذا سيسبب فصل خاطئ للمحول بواسطة Differential Relay، وهو فصل خاطئ لأنه لم يفصل بسبب وجود عطل ما، وإنما بسبب هذه الظاهرة الطبيعية الموجودة في كل المحولات، والتي ستختفي عادة بعد فترة وجيزة. ومن هنا لابد من التفكير في طريقة لمنع تشغيل جهاز الوقاية خلال هذه الفترة العابرة.
هناك عدة طرق لمنع اشتغال أجهزة الوقاية خلال فترة تيار الاندفاع:

1-منها ما هو بسيط حيث يقوم أحيانا بعض مهندسي التشغيل بتعطيل الوقاية لمدة ثواني، حتى يدخل المحول في الخدمة وينتهي تيار الاندفاع، ثم يعيدوها مرة أخر ى. وهذا الحل على بساطته فيه خطورة كبيرة لأنه قد يتصادف حدوث عطل حقيقي أثناء بدء دخول المحول للخدمة ويتسبب هذا في تدمير المحول لأن الوقاية معطلة ولذا نستبعد هذا الحل تماما .

2-ومن الطرق المشهورة لحل هذه المشاكل طريقة استخدام التوافقية الثانية 2nd Harmonic في منع اشتغال جهاز الوقاية. وسبب اختيار 2nd Harmonic هو أنه من تحليل إشارات تيارات الاندفاع من خلال سلسلة تحليل فورييه Fourier analysisوجد أنها غنية إلى حد كبير بهذه الدرجة من التوافقيات، حيث يمكن أن تصل نسبتها من 30: 40% من قيمة التيار، بينما قيمة هذه التوافقية في حالة الأعطال الحقيقية لا تتعدى 7%.

وعلى هذا فقد تم عمل (Filter) لاستخلاص قيمة 2nd Harmonic من تيار الاندفاع، ثم بعد ذلك - وبناء على قيمة هذه التوافقية - يمكن إرسال إشارة منع اشتغال لجهاز الوقاية Blocking signal إذا تعدت قيمة2nd Harmonic مثلا من 10%: 20%، لأن ذلك يعنى بالضرورة أن هذا التيار المرتفع هو تيار اندفاع، و ليس نتيجة عطل، ولذا يجب عمل Blocking للـCB.
أما إذا كانت القيمة صغيرة فعندها لن يتم إرسال إشارة المنع هذه، ويترك لجهاز الوقاية الحرية في العمل. ومثل هذا الأسلوب يتم استخدامه في أجهزة الوقاية التقليدية، وحتى في أجهزة الوقاية الرقمية الحديثة، والتي تتميز فقط في هذه النقطة بسهولة تنفيذ هذه الأفكار دون تعقيدات.

الأربعاء، 27 نوفمبر 2019

ما هو الفرق بين اسلاك الالمنيوم والنحاس. ؟وما هي النسبة القياسية لتحمل الآمبير لكل منهما..؟

الالمنيوم هو ناقل جيد ومقاومته منخفضة جدا مثل النحاس ولكنه طري وهش و لا يتحمل الحرارة سواء ان كانت من الحمل الزائد او حرارة الجو وكما هو معتاد الحمل الزائد هو خطئ شائع جدا لعدم معرفة النسبة الصحيحة لتحمل هذا السلك ..


اما النحاس اثبت كفاءة عالية بكل مجالات النواقل الكهربائية
اسلاك ..ملفات .. قواطع .. قوابس...الخ
بسبب متانة المعدن وتحمله كل العوامل الشد والحرارة والرطوبة ومقاومة الصدء واهم شيء الحمولة الزائدة اذ يتحمل ضعف الحمولة المخصصة له
اما النسبة الصحيحة لكل منهما هي..
الالمنيوم .. (لكل 10A...4m )
اما النحاس (لكل 10A....2.5m )
وهذه النسبة تتناسب مع معامل القدرة .
أفضل طريقة لكي تحمي نفسك من الصدمات الكهربائية فى المنزل



 في أغلب المنازل حول العالم، يوجد أجهزة سلامة مبدأية للحماية من أخطار الكهرباء بشكل عام، وهي تتمثل في القواطع الكهربائية، والتي تحدّ من حدوث الحرائق بحال وجود تماس كهربائي، أو حمل زائد على الشبكة الكهربائية، لكن هذه الحمايات لا تكفي لمنع حدوث الصدمات الكهربائية (التماس الكهربائي) الناتجة عن لمس الشخص لأحد أطراف الأسلاك الكهربائية. لهذا سنتعرّف في هذه المقالة على أفضل طريقة لكي تحمي نفسك من الصدمات الكهربائية في المنزل.

طريقة الحماية المذكور هنا في المقالة تعتمد على القاطع الكهربائي المزوّد بالحماية ضد التسرب الأرضي، ويُسمّى بالإنجليزية (Residual-Current Circuit Breaker) واختصاراً RCCB.


هذه الطريقة تتطلب أن تستعين بأحد الفنيين الكهربائيين لتفادي خطر الأخطاء الكهربائية.


أين يوجد خطر الصدمة الكهربائية في المنزل؟

قد يكون منزلك وعائلتك عرضةً للصدمات الكهربائية بشكل أكبر كما تعتقد. الأماكن المذكور هنا هي الأكثر شيوعاً والأكثر احتمالية لحدوث الصدمات الكهربائية، والتي بحاجة لتقليل تلك المخاطر أو حتى القضاء عليهم باستخدام جهاز قاطع الدورة ذو التسرب الأرضي.

في الحديقة: حيثُ أن جميع المنافذ (الأباريز) يجب أن تكون محمية بقاطع التسرب الأرضي (RCCB) قياس 30mA. مع الحرص على عدم استخدام الأجهزة الكهربائية بحال وجود المطر أو قرب بركة السباحة.

جميع المنافذ الكهربائية (الأباريز): حيثُ يجب استبدال أي إبريز مكسور أو معطّل أو غير ثابت في مكانه فوراً، كما أنّ جميعها يجب أن تكون محمية بقاطع التسرب الأرضي (RCCB) قياس 30mA.
الأجهزة المنزلية الكبيرة: إذ تحتوي الأجهزة مثل السخانات الكهربائية والغسالات والأفران على أسطح معدنية كبيرة. فإذا كان هناك أي عيوب داخلية ، فإن أدنى لمسة لسطحها الخارجي قد تكون خطرة أو حتى مميتة. تأكد من تأريض جميع الأجهزة الكبيرة عبر السلك الأخضر الأصفر.
الحمّام: يُعد الحمام أخطر غرفة في المنزل لأنه عندما يكون مبللاً ، فإنه يكون شديد الحساسية للتيار الكهربائي. لذا، قُم بتجفيف يديك جيدًا قبل التعامل مع أي جهاز كهربائي، كما يجب حماية جميع المفاتيح والمنافذ الموجودة في الحمام بواسطة قاطع التسرب الأرضي (RCCB) قياس 30mA.
أفضل طريقة لكي تحمي نفسك من الصدمات الكهربائية في المنزل
تحمي نفسك من الصدمات الكهربائية
قاطع الحماية ضد التسرب الأرضي (RCCB) أو (RCD).. قُم بشرائه الآن من موقع ِAliExpress من خلال هذا الرابط
يُعدّ قاطع الحماية ضد التسرب الأرضي (RCCB) أو يُسمّى (RCD) من أهم الأشياء التي يجب تركيبها في المنازل للحماية من حدوث الصدمات الكهربائية (التماس الكهربائي)، حيثُ صُمّم هذا القاطع لمنع الصدمات وذلك عن طريق استشعار نقص التيار الكهربائي في الدارّة الموجود فيها والذي يحدث عند لمس الشخص لأحد أجزاء الدارة المكشوفة (مثل الأباريز للأطفال)، فيعمل هذا القاطع على قطع الدارة الكهربائية في وقت قصير جداً قبل أن تحدث الصدمة الكهربائية للشخص.

حيثُ يجب تركيب هذا القاطع الكهربائي في كلّ دارة يوجد فيها الأباريز، والمفاتيح الكهربائية، والأضوية المنزلية.


يُنصَح بتركيب قاطع منفصل لكل غرفة من غرف المنزل على حدا أو كل غرفتين. يجب أن تتفقد الدوائر الكهربائية في المنزل ومعرفة تفصيل كلّ منها، قبل تركيب القاطع. يتم تركيب هذا القاطع في لوحة توزيع القواطع الرئيسية في المنزل. ويُفضّل أن تستشير أحد الأخصائيين في تركيب هذا القاطع إن كنتَ لا تعلم أساسيات الكهرباء.

س: ما هو VFD وما هي تطبيقاته في التحكم الصناعي؟




ج: variable frequency drive (VFD)
عبارة عن جهاز  مصنوع من اشباه الموصلات يستخدم للتحكم في سرعة المحركات وايضا لاغراض الحماية.حيث يمكنه تشغيل وايقاف المحركات بصورة سلسة smooth وتتم هذه العملية عن طريق تغيير تردد المصدر frequency  الذي يغذي المحرك.

# مبدأ عمل ال  VFD :
- يقوم ال VFD بالتحكم في المحرك عن طريق تغيير تردد جهد المصدر ذلك لان السرعة تتناسب طرديا مع جهد المصدر.
- في ال VFD يتم تحويل الجهد الى DC (converting ) ثم يتم تحويله مجددا الى  جهد AC ( inverting ) بالقيمة المطلوب.
- يتم زيادة سرعة المحرك تدريجيا من ال 0 و حتى ال full speed عن طريق زيادة تردد موجة الجهد ( بعد عملية التحويل) من Hz 0 حتي التردد المطلوب (50 / 60) Hz .

# مميزات ال VFD :
- توفر الطاقة.
- التحكم الكامل في سرعة المحرك.
- يمكن برمجتها programming لتغير سرعتها حسب معاملات اخرى مثل الضغط، مقدار التدفق flow وغيرها .
- الانسب في التطبيقات التي تتطلب الحفاظ على سرعة ثابتة مهما تغير الحمل مثل : elevator, crushes, mixers وغيرها.
- توفر حماية من الحمل الزائد overload protection .

الثلاثاء، 26 نوفمبر 2019

( جهاز الاطفاء بغاز ثانى اكسيد الكربون )
1 -  تعتبر طفاية ثاني أكسيد الكربون جيدة للإستخدام مع حرائق تصنيف B و C. حيث يستخدم غالبا فى حمايه المحولات  واللوحات الكهربائية
2 -  تختلف أحجام طفايات ثاني أكسيد الكربون من   2.5 إلى 100رطل من غاز ثاني أكسيد الكربون، ويتراوح الضغط من 150إلى 200 في البوصة المربعة، كما تختلف وقت تفريغها من 8 إلى 30ثانية.
3 - الطفاية لا تحتوي على عداد ضغط ... محتويات الطفاية تعرف بعد القيام بوزنها.
4 -  معدل قذف الطفاية يتفاوت ما بين  متر إلى مترين ونصف المتر.
5 - يخمد ثاني أكسيد الكربون الحريق بواسطة الخنق وذلك لان غاز ثانى اكسيد الكربون اثقل من الهواء ( الاكسجين ) كما ان غاز ثانى اكسيد الكربون المضغوط يكون بارد فيعمل على الاطفاء بالتبريد.
6 - تقل فعالية غاز ثاني أكسيد الكربون بإرتفاع درجة حرارة الحريق.
7 - نستطيع تيميز طفاية ثاني أكسيد الكربون عن بقية الطفايات بالقاذف، حيث بكبر حجم القاذف ( بنتهى على هيئة قمع ) حيث يتم الاطفاء بالغمر للمواد المشتعله.
8 - من هذه الاجهزة ما يتم استخدامه وحمله باليد ومنها ماهو على عجلات ومنها ما هو ثابت
9 - يتم استخدام اجهزة الاطفاء بغاز ثانى اكسيك الكربون بطريقه يدويه او اوتوماتيكية او اليه
10 - يستخدم جهاز الاطفاء بغاز ثانى اكسيد الكربون فى الاماكن المغلقه او التى لا يحتمل وجود انسان بها حيث ان هذا الغاز خانق ومميت للانسان
11 - بدن الجهاز مصنوع بطريقه السحب على البارد حيث لا توجد لحامات او فواصل
12- الاجهزة  الاوتوماتيكيه تستخدم دون تدخل بشرى حيث يوجد نظام للتشغيل الالى
13 - هذا الغاز خامل ولا يوصل الكهرباء
14 - يمكن استخدام الجهاز عده مرات الى ان يتم تفريغ الغاز كليا.

مدونة الالكتروميكانيك| electrobrahim
مدونة الالكتروميكانيك هي عبارة عن مدونة تقنية تهتم بكل ما يهم الالكتروميكنيك وكل ما هو جديد في التكنلوجيا والمعلوميات .وايضا بعض المواضيع المختلفة. للإتصال:ahttab1993@gmail.com الهاتف:212650958842+
للإتصال بنا: ahttab1993@gmail.com.
جميع الحقوق محفوظة ل مدونة الالكتروميكنيك
تطوير من طرف أبراهيم أحطاب
