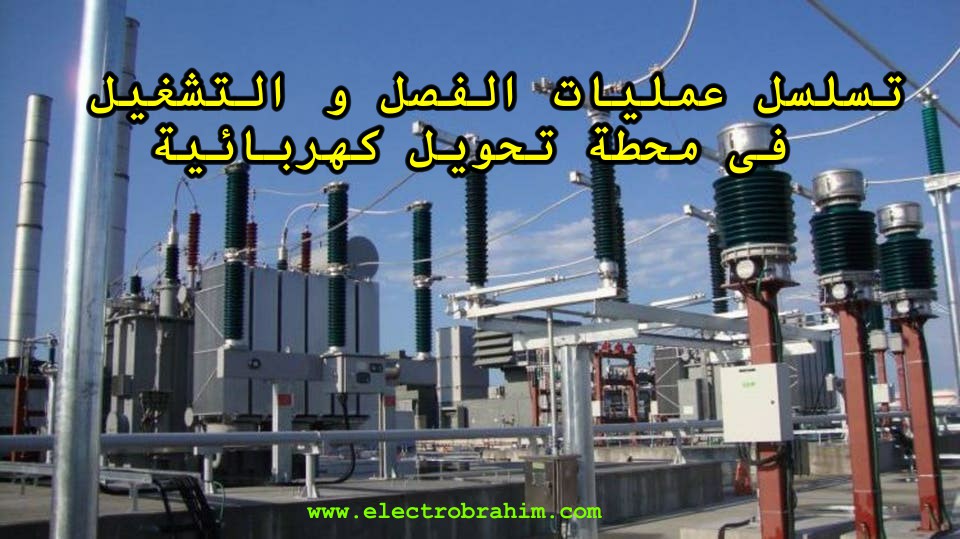

تسلسل عمليات الفصل و التشغيل فى محطة تحويل كهربائية

الدرس السابق :سكاكين الفصل ISOLATORS في محطات التحويل الكهربائية.



تسلسل عمليات الفصل و التشغيل فى محطة تحويل كهربائية:

1 -خطوات فصل خط هوائي (المغذى Feeder ) يتبع الآتى:
       1 .فصل القاطع CB الرئيسي والتأكد من فصل الـــ Phases-3 .  .
       2. تفصل سكينة الخط الهوائية.
       3 .فصل سكينة القضبان .

ملحوظة هامة:
   يراعى عند فصل أي كابل أن يتم الفصل من ناحية الحمل أولا ، ثم من ناحية المغذي (المصدر) بعد ذلك ، منعا لمرور تيار خلال سعات capacitance الكابل مما قد يؤدى لرفع الجهد كما ذكرنا سابقا.

  2 -خطوات توصيل خط هوائي يتبع الآتى:
     1 .تفصل سكينة الأرضي للخط الهوائي مع التحقق من ذلك.
     2 .توصيل سكينة القضبان.
     3 .توصيل سكينة الخط الهوائية.
     4 .توصيل المفتاح الرئيسي والتأكد من توصيل الثلاث أوجه.


3.تشغيل مجموعتان من القضبان الرئيسية :
   و فى حال وجود موصل قضبان وعند الرغبة في نقل جميع التوصيلات من القضبان الــموجودة بالخدمة إلى الاحتياطية دون انقطاع التغذية يتبع الآتى:
1 .توصيل سكينتي رابط القضبان.
2 .توصيل موصل القضبان.
3 .تقرأ الفولتميترات المركبة على مجموعة القضبان الاحتياطية للتأكد من وجود فولت عليها.
4 .يتم التحقيق من توصيل موصل القضبان.
5 .توصيل سكاكين القضبان الاحتياطية لجميع الدوائر الموصلة إلى مجموعة القضبان الشغالة.
6 .تفصل سكاكين القضبان الشغالة لجميع الدوائر الموصلة.
7 .يقرأ الأمبيرميترات المركبة على موصل القضبان للتحقق من عدم مرور بين مجموعتي القضبان.
8 .يفصل مفتاح رابط القضبان.
9 .تفصل سكينتي رابط القضبان.
