كيف تتحقق من ملائمة محول التيار مع جهاز الوقاية

(0)


 الدرس السابق: ما هي الإختبارات الأساسية لمحول التيار الكهربائي Commissioning Tests TC؟

كيف تتحقق من ملائمة محول التيار مع جهاز الوقاية

   توجد عدة طرق الختبار مدى مناسبة نوع ما من CT الستخدامه مع جهاز وقاية معين.
فمن ذلك الطريقة التى تعتمد على مقارنة قيمة Vk وهى أقصى قيمة تنشأ بين طرفي محول التيار، وقيمة VS التى تنشأ نتيجة وجود Relay معين بين طرفي الثانوي، فإذا كانت      VK > VS فهذا يعنى أن هذا المحول مناسب مع هذا الــ Relay ،كما فى المثال التالي:

مثال 1:

اختبر مدى مناسبة استخدام OC Relay  له مقاومة قدرها ohm 0,02 ومتوقع أن يمر فيه تيار عطل قدره 7226 أمبير، وذلك مع محول تيار بالمواصفات التالية:

10P20 ،7.5VA ،CTR = 1000/5 A
 RCT = 0.26 Ohm
 RL = 0.15 Ohm

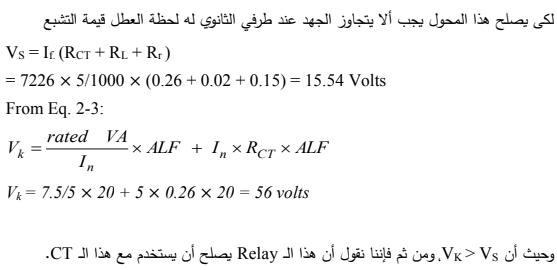

الحل 1:

طريقة اخرى للحل:

  ونقدم هنا أيضا طريقة أخرى مكونة من ثلاث خطوات:
1 - قيمة الفولت الذى ينشأ على الملف الثانوي (كما فى الدائرة المبسطة فى شكل التالي)
حيت
     RCT هى قيمة المقاومة للملف الثانوي نفسه.
    ZB هى معاو قة الحمل Burden وتساوى (معاوقة الأسلاك + معاوقة جهاز الوقاية).
2 -نستخدم هذه القيمة(ES) فى الحصول على أقصى كثافة فيض Bmax يتحمله المحول، وذلك من العلاقة التالية (فقط مع تغيير الوحدات هنا).

3 -نقارن Bmax المحسوب فى الخطوة السابقة بالرقم الذى يتحمله القلب الحديدي "حد التشبع" (غالبا 100,000Lines/in²) فى أجهزة المحولات الحديثة، فإذا تعدت Bmax المحسوبة هذا الرقم، فسنعتبر هذا المحول غير مناسب للاستعمال مع أجهزة الوقاية، لأن الفيض المار به سيتعدى حد التشبع، وأما إذا كان أقل منه فيكون ذلك مؤشرا أنه يصلح للاستخدام فى هذه الحالة.

مثال 2 :

 محول تيار له نسبة 5/2000= N ومساحة مقطعه  A= 3.25 in²  معاوقة ملفه  الثانوي0.31 اوم   والحمل فى الدائرة الخارجية له (Burden )يساوى 2 اوم.المطلوب معرفة هل يصلح هذا المحول لالستخدام مع جهاز وقاية،علما بأنه من المتوقع أن يمر بالدائرة  فى حالة العطل تيار تصل قيمته إلى A 35000 مع تردد Hz 50؟
