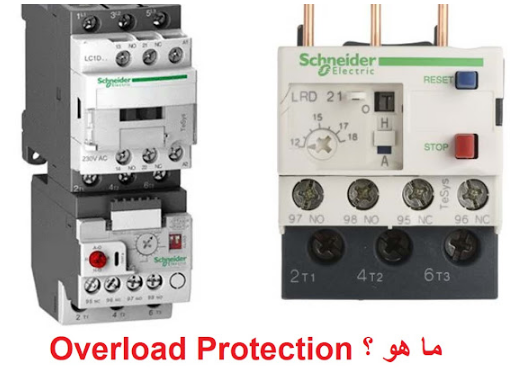

ما هو Overload Protection ؟ التركيب وطريقة العمل والتوصيل

ما هي الحماية الحرارية (Over load)


      هي عبارةعن اداة تستخدم لحماية الموتور من ارتفاع شدة التيار الكهربي عن التيار المقنن له حيث يحتوي على ثلاث ملفات حرارية توصل بالتوالي مع المحرك ويوجد به تدريج يتم ظبطه على تيار الحمل الكامل للمحرك.

       يظبط على تيار الحمل الكامل حتى اذا حدث خلل بالمنظومة سواء زاد الحمل عن المقنن له او سقوط فاز يبدأ عمله ويحمي الموتور من هذا التيار الذي يسبب في اتلافه اذا مر به لمدة زمنية

يوجد منه انواع :

1-نوع يركب مباشر مع الكونتاكتور من اسفل وهو الأشهر في الأستعمال ويتكون من:

     ▪اسلاك ثابتة توصل الى نقاط الكونتاكتور الرئيسية من اسفل
     ▪نقاط رئيسية يوصل اليها اطراف الحمل
     ▪ نقطة مغلقة طبيعيا NC ارقامها 95 96 توصل توالي مع بوبين الكونتاكتور تفتح في حال الحمل الزائد
     ▪ نقطة مفتوحة NO ارقامها 97 98تغلق في حال الحمل الزائد ويمكن استخدام هذه النقطة لإضاءة لمبة (Trep)
     ▪ رز لون ازرق (Reset) لاعادة التشغيل في حالة فصل من الحمل الزائد والأفضل عدم تشغيله الا بعد التأكد لماذا فصل وازالة السبب
    ▪رز احمر (Stop) لايقاف الدائرة لحظي واختبارها اذا كانت تعمل
    ▪ تدريج يتم من خلاله ظبط قيمة الأمبير المناسب للحمل وعادة يكون اربع او خمس قيم مثلا (2.5- 3- 3.5- 4) امبير.
    ▪مفتاح لاختيار اعادة التشغيل بعد الفصل من الحمل الزائد اما يدوي او آلي والأفضل اختيار دائما تشغيل يدوي ليتم معالجة سبب الفصل قبل اعادة التشغيل.

2-نوع يركب منفصل عن الكونتاكتور

 ويتم توصيله بالكونتاكتور من اسفل بأسلاك ويتم توصيل اطراف الموتور به وهو نفس مواصفات السابق

3-نوع الكتروني يركب مباشرة اسفل الكونتاكتور ويتكون من:

   ▪اسلاك ثابتة للتوصيل مع النقط الرئيسية للكونتاكتور
   ▪نقط رئيسية لتوصيل اطراف الحمل
نقطة تلامس قلاب وارقامها 95 96 نقطةمغلقةNC 95 98 نقطة مفتوحة
   ▪ملف تشغيل يتغذى بجهد كهربي غالبا يكون 220V ونقاطه (A1 A2)
   ▪تدريج لظبط قيمة الامبير المناسب للحمل
   ▪تدريج لظبط وقت الفصل بعد حدوث الحمل الزائد
   ▪تدريج لظبط وقت الوصل بعد زوال الحمل الزائد
   ▪زر اعادة التشغيل (Reset)
   ▪زر ايقاف لحظي (Test)
   ▪لمبة بيان في حال العمل الطبيعي
   ▪لمبة بيان في حال الحمل الزائد (Trip)

4-نوع الكتروني بدون اسلاك ونقاط توصيل رئيسية يركب منفصل عن الكونتاكتور ويتكون من:

   ▪ثلاث حلقات مفتوحة داخله يمرر من خلالها اطراف الحمل نقطة مغلقة NC وارقامها 95 96.
   ▪نقطة مفتوحة NOوارقامها 97 98
   ▪باقي المواصفات تم شرحها في النوع السابق

5-نوع الكتروني يركب منفصل عن الكونتاكتور

ويتكون من :
  ▪حلقتين مفتوحتين جانبية يمرر فيها طرفين من اطراف الحمل
  ▪باقي المواصفات تم شرحها سابقا

6-نوع الكتروني ويتكون:

  ▪شاشة عرض الحالة
  ▪باقي المواصفات تم شرحها سابقا

7-نوع الكتروني رقمي (Degetal) ويتكون من:

   ▪ثلاث حلقات مفتوحة جانبية يمرر من خلالها اطراف الحمل الثلاثة
   ▪شاشة عرض الحالة
   ▪ازرار ظبط تعمل من خلال الظغط عليها
   ▪نقطة تلامس مفتوح NOاضافية
   ▪باقي المواصفات تم شرحها سابقا
   ▪جهد التغذية 24VDC

8-نوع رقمي ديجتال :

فيه مميزات كثيرة منها
   ▪الحماية من ارتفاع او انخفاض الامبير.
   ▪الحماية من ارتفاع او انخفاض الفولت.

للمزيد من الشرح حول هذا الجهاز: شاهد هذا الفيديو
