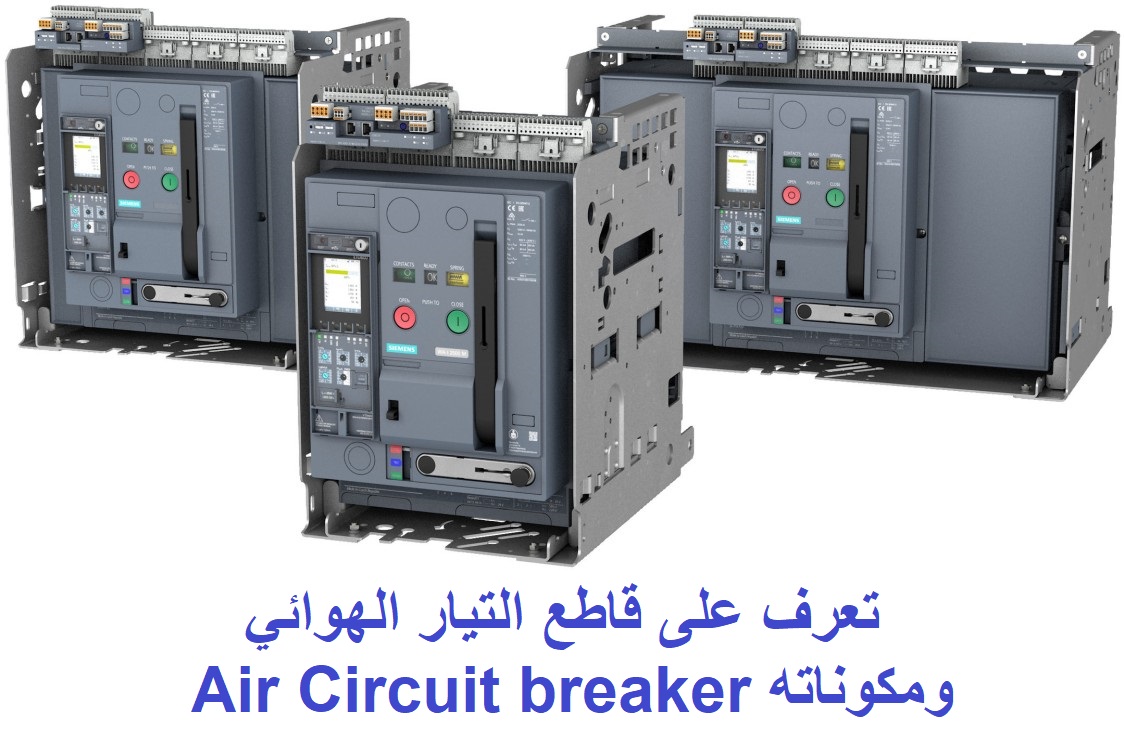

تعرف على قاطع التيار الهوائي Air Circuit breaker ACB ومكوناته


 قاطع التيار الهوائي Air Circuit breaker

هذا القاطع يتم فيه فتح الدائرة وإطفاء القوس الكهربي الناتج ، وعزل الملامسات عن بعضها البعض فى الهواء العادي ويستخدم هذا النوع فى شبكات الجهد المنخفض (low – voltage) والتى يمر تيار حمل (load current) بحد أقصي 3000 أمبير. وهذا النوع من القواطع يتميز بالبساطة وسهولة الصيانة ( لا يحتوي على زيت معرض للتلوث )

وهذا النوع من القواطع لا يستخدم تقنيات خاصة من أجل إطفاء الشرارة وذلك لأن القدرة لها قليلة مما يحدث شرارة صغيرة يسهل إطفاؤها.

أجزاء القاطع الهوائي Air Circuit Breakers (ACB):

1-ظاغط الايقافOFF button (0):
2-ظاغط التشغيلON button (I) :
ويجب الانتباه الى انها لن تعمل الا بعد شحن القاطع بواسطة الذراع وظهور اللون الأصفر عند مؤشر الشحن
3-مؤشر تشغيل Main contact position indicator:
وهو عبارة عن مؤشر ليظهر هل القاطع بوضع التشغيل ام الإيقاف حيث أن اللون الأحمر يعني ان القاطع بوضع التشغيل والاخضر بوضع الايقاف
4-مؤشر شحن Energy storage mechanism status indicator:
هذا المؤشر يدل على ان القاطع هل تم شحنه ام لا قبل الضغط على ضاغطة التشغيل حيث اللون الأصفر يعني انه تم الشخن جيدا وجاهز للتشغيل واللون الأبيض يعني انه غير جاهز للتشغيل بعد
5-مفتاح اعادة الظبطReset Button:
لاعادة ضبط اعدادات القاطع الافتراضية
6-مؤشرات ضوئية LED Indicators:
مؤشرات ضوئية لوحدة الحماية في القاطع
7-وحدة التحكم والحمايةController
8-التأمين قبل النزعConnection”, “Test” and “isolated” position stopper (the three-position latching/locking mechanism)
9-قفل لتأمين عدم تشغيل القاطع في حال الصيانةUser-supplied padlock
10-مؤشر لاظهار هل القاطع متصل في مكانه ام ما يزال خارج عن مكانهConnection “,” Test “and” separation “of the position indication
11-مكان توصيل كابل الداتا مع الكمبيوتر او وحدة برمجة في حال الرغبة بعمل برمجة او تعييرConnection (CE) Separation, (CD) Test (CT) Position indication contacts
12-لوحة تعطي مجال القاطع Rated Name Plate
13-لوحة اظهار لوضع التحكم Digital Displays
14-الذراع التي يتم بها شحن القاطع قبل الظغط على زر التشغيلMechanical energy storage handle
15-ظغطة لتحرير ذراع استخراج القاطع من مكانهShake (IN/OUT)
مقبض يتم سحبه ليشكل ذراع يتم تدويرها في حال الرغبة باستخراج القاطع وعمل صيانة له Rocker repository
17-ضاغطة صغيرة لارجاع وحدة الحماية للخدمة بعد إزالة العطل Fault trip reset button
