ما هو CT Supervision Relay ؟ وما أهميه استخدامه ؟
- هو عباره عن Sensitive ريلاى بيستخدم دائما مع High Impedance Differential Protection وهو يستخدم دائما للحمايه من الفصل الخاطئ الناتج من حدوث فتح فى التوصيلات الثانويه لمحولات التيار

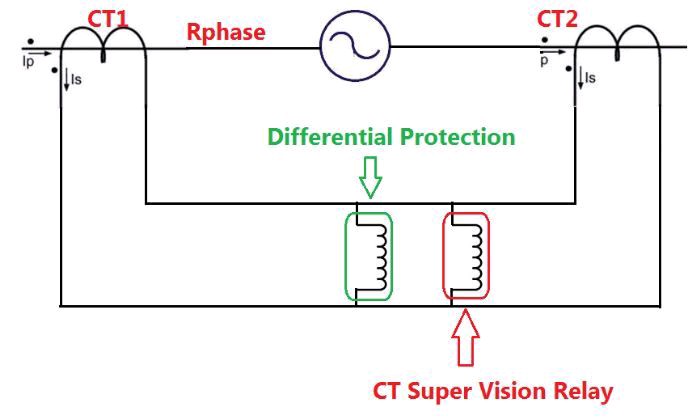

- يتم تركيبه دائما على التوازى مع التجميعه الخاصه بمحولات التيار المستخدمه مع جهاز الوقايه التفاضلى (High Impedance) كما هو موضح بالصوره رقم 2
- وحتى تضح أهميه هذا الريلاى سنفترض حدوث فتح فى أحد التوصيلات الثانويه لمحول التيار مما سيسبب فى مرور Leakage Current هذا التيار سيسبب فى تولد جهد على الكويل الخاص ب CT Supervision Relay فيؤدى الئ :-
1- غلق مسار الخاص بمحولات التيار لمنع دخول CT فى التشبع Saturation
2- أرسال اشاره بلوك على جهاز الوقايه التفاضلى لمنع الفصل الخاطئ كما هو موضح فى PLD الخاص بعمل جهاز الوقايه التفاضلى الصوره رقم 1
- سنتحدث فى المنشورات القادمه عن أهم تطبيقات High Impedance Differential Protection
