ما هي أنواع أجهزة منظومة الوقاية في محطات التحويل الكهربائية وأرقامها القياسية

ما هي أنواع أجهزة منظومة الوقاية في محطات التحويل الكهربائية وأرقامها القياسية


 الدرس السابق:مبادئ وأساسيات منظومة الوقاية في محطات التحويل الكهربائية

    بناء على الأنواع المختلفة من الإشارات التي ذكرنها في الدرس السابق فقد تم تصميم العديد من أجهزة الوقاية. ولسهولة التعامل بين المهندسين اتفق على إعطاء كل جهاز رقم يدل على اسمه.

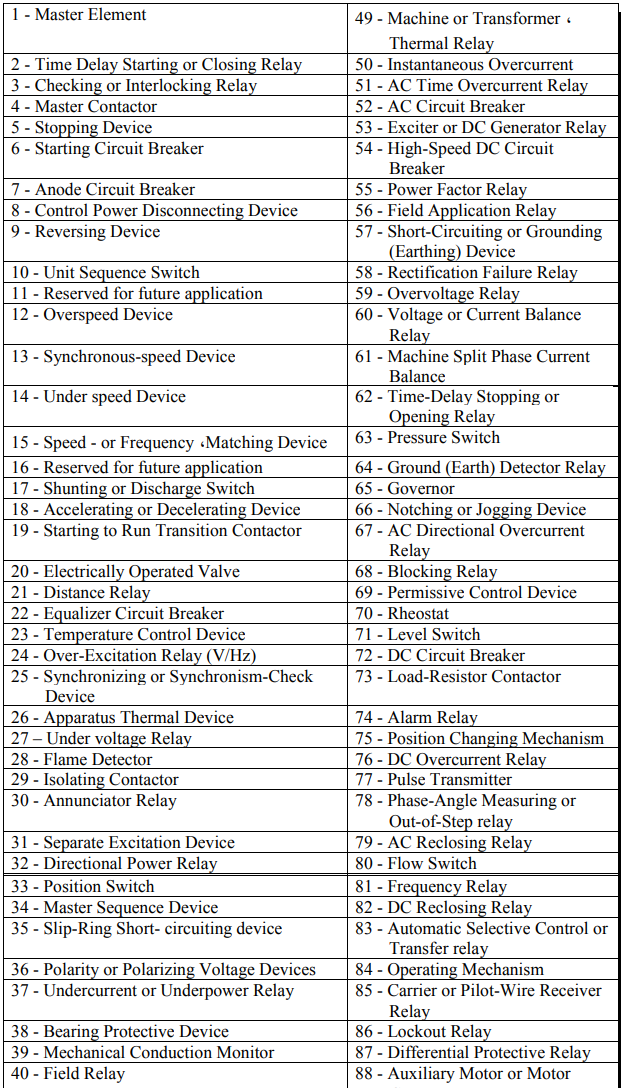

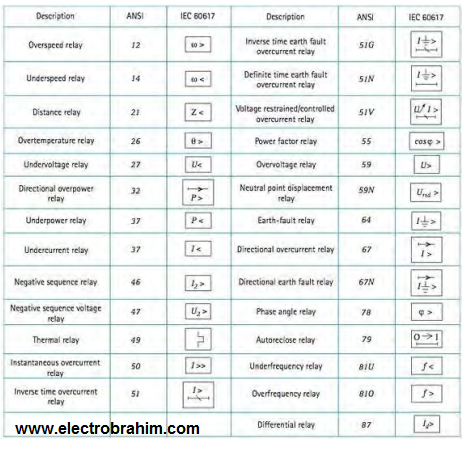

    والجدول أسفله يقدم بعض أمثلة لأجهزة الوقاية وأرقامها طبقا للــ Code ANSI  .وبالإضافة لهذه الأرقام هناك أيضا الرموز الكهربية القياسية والتي يجب على المهندس أن يكون ملما بها مثل تلك الموجودة بعد نهاية الجدول ،حيث يظهر اسم الــ Relay ورقمه والرمز الخاص به وأهمية هذه الأرقام والرموز تظهر عند قراءة مخططات الوقاية، ففي هذه المخططات لن يكتب اسم جهاز الوقاية بل سيكتب رقمه، ومن ثم فلابد لمهندس الوقاية أن يحفظ معظم هذه الأرقام حتى يمكنه بسهولة قراءة المخططات.
