دائرة التحكم في سرعة محركات التيار المستمر


دائرة التحكم في سرعة محركات التيار المستمر

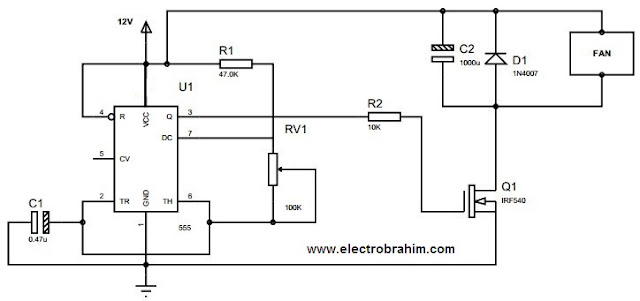

الدائرة تعمل على تايمر 555 ويتم التحكم في سرعة محركات التيار المستمر عن طريق المقاومة الكهربائية المتغيرة الموجودة في الدائرة الموصلة باطراف التايمر 555،

 وهذه الدائرة تعمل على التحكم في سرعة محرك او الفان الخاصة بالكمبيوتر او اي محرك يعمل على  12 فولت، الدائرة بسيطة جدأ وفعالة وتم تجربتها كما هو موضح في الفيديو
من مكونات الدائرة :
IC=555
R=47K/10K
POT=100K
Q1=IR450
CAP=1000uf/0.47uf
Diode=1N4007
فيديو تجربة الدائرة
