5 تطبيقات آندرويد لرسم الدوائر الالكترونية ومحاكاتها

5 تطبيقات آندرويد لرسم الدوائر الالكترونية ومحاكاتها


هذه مجموعة من التطبيقات  خاصة بنظام الأندرويد ، أي أن كافة التطبيقات سوف تكون بامتداد apk .

1 - تطبيقنا الأول هو Every Circuit :

تطبيق مشهور ومعروف لنظام الأندرويد ، يمكننا من تصميم وتجريب الدارات مباشرة على الجهاز النقال مهما كانت مواصفاته أو ذاكرته ، مع حل الدارة و مشاهدة جهة حركة التيار ، قيمة التيار في كل فرع ، قيمة الكمون في كل عقدة :

12
و تغيرات الكمون مع الزمن :



و محاكاة حالات الطنين :

14
محاكاة حالات القص والتحديد:

15

محاكاة كافة البوابات المنطقية (AND , NAND , OR , NOR , XOR , NXOR , NOT ) :
16
محاكاة عمل مختلف أنواع الترانزستورات :
17
محاكاة عمل مختلف أنواع الديودات :
18
قائمة بأشهر العناصر التي يدعمها التطبيق :
منبع جيبي ، منبع جهد مستمر ، منبع تيار ، مقاومة ، مكثف ، ملف ، مقاومة متغيرة ، محولة ، ديود ، ديود زينر ، ديود ضوئي LED ، ترانزستور ( بنوعيه ) ، ترانزستور حقلي ( بنوعيه ) ، كافة البوابات المنطقية ..
يتميز هذا التطبيق بكونه الأسهل من ناحية التعامل ، والأكثر سرعة على الأندرويد ، عنّي شخصيا أفضله عن باقي التطبيقات .
رابط التطبيق على الماركت :



2- تطبيقنا الثاني هو Droid Tesla Pro :19
شبيه التطبيق السابق لكنه أكثر تقدما و أكثر دقة من التطبيق السابق ، يتميز بوجود دارات متقدمة والعدادات وشاشات 7segments :

112
111
110

رابط التطبيق على الماركت :


3- التطبيق الثالث هو iCircuit :113
مايميز هذا التطبيق هو الدارات المجهزة الموجودة فيه، كالقلابات Flip flops والعدادات وعدة ICs أخرى ..
115
114
116
رابط التطبيق على الماركت :


4- تطبيق FouSE-Fourier Series Expansion :
118
تطبيق رائع جدا لمن لايعرف ماهي فائدة سلسلة فورييه ، عن نفسي لم أفهمها إلا بعد أن جربت هذا التطبيق .
يمكننا هذا التطبيق من محاكاة سلسلة فورييه على كافة أنواع الإشارات التي تعملناها خلال دراستنا .. و من هذه الإشارات :
119120
رابط التطبيق على الماركت :

5- تطبيق Elektor Analog Toolbox :
121
من أهم التطبيقات على الإطلاق ، يمثل هذا التطبيق مادة نظرية الدارات ، ولعل أول مايتبادر لذهننا .. رباعيات الأقطاب ، والحالات العابرة ..

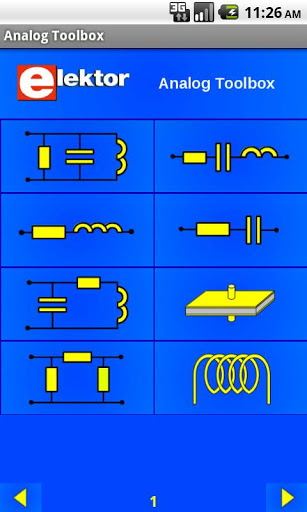

سأبدأ بصورة القائمة الأولى من التطبيق :
القائمة الأولى :
122
نلاحظ الإمكانيات الرائعة لهذا التطبيق ،

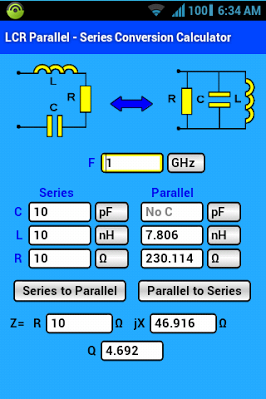

حساب الممانعات والمسايرات ، حساب ترددات الطنين التسلسلي والتفرعي :
123
تحويل شكل رباعيات الأقطاب من Pi الى T وبالعكس :
124
حساب سعة المكثف :
125القائمة الثانية :126
اختزال رباعيات الأقطاب :
127

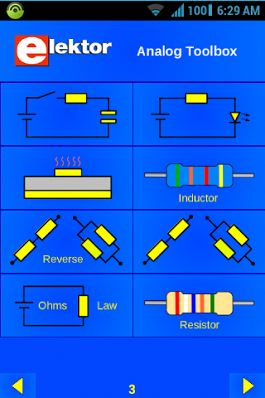

القائمة الثالثة :128
نلاحظ في هذه القائمة الحالة العابرة :
129
القائمة الرابعة :
130
131
132
رابط التطبيق على الماركت :
