شرح جهاز الميجومتر megometre وأنواعه


جهاز الميجر : هو جهاز أومميتر محمول ذي مدى واسع من القراءات يحتوي على مولد تيار مستمر ويعطي قراءة مباشرة لمقاومة  العزل بالاوم أو الكيلوأوم أو الميجاأوم أو الجيجاأوم  أو التيراأوم حسب المدى .ويستخدم الميجر لقياس مقاومة العزل في الاجهزة الكهربائية مثل المحركات والمولدات والمحولات والكابلات الكهربائية بين الاوجه بعضها البعض أو بين الوجه الواحد والارض .كما تستخدم لقياس استمرارية التوصيل في الدوائر الكهربائية المختلفة .


التركيب الداخلي لجهازالميجر
كيفية استخدام الميجر

يتم توصيل أطراف الميجر بالآلة المراد قياس مقاومة العزل لها حسب نوع  الالة أو كابل كما في الشكل:
يتم توصيل طرف بوجه واحد  من الكابل والطرف الاخر يتم  توصيله بالأرضي

قياس مقاومة العزل بين أحد الاوجه والارضي لكابل ذات ثلاث موصلات

أنواع جهاز الميجر
جهاز عبارة عن مولد يدوي أو كهربائي .. عند إدارته يتولد بين إطرافه جهد عالي .. 500 - 1000 فولت أو أعلى .. هذا الجهد قادر على الإحساس بأي اتصال بين الملفات و جسم الجهاز .. أو الملفات مع بعضها

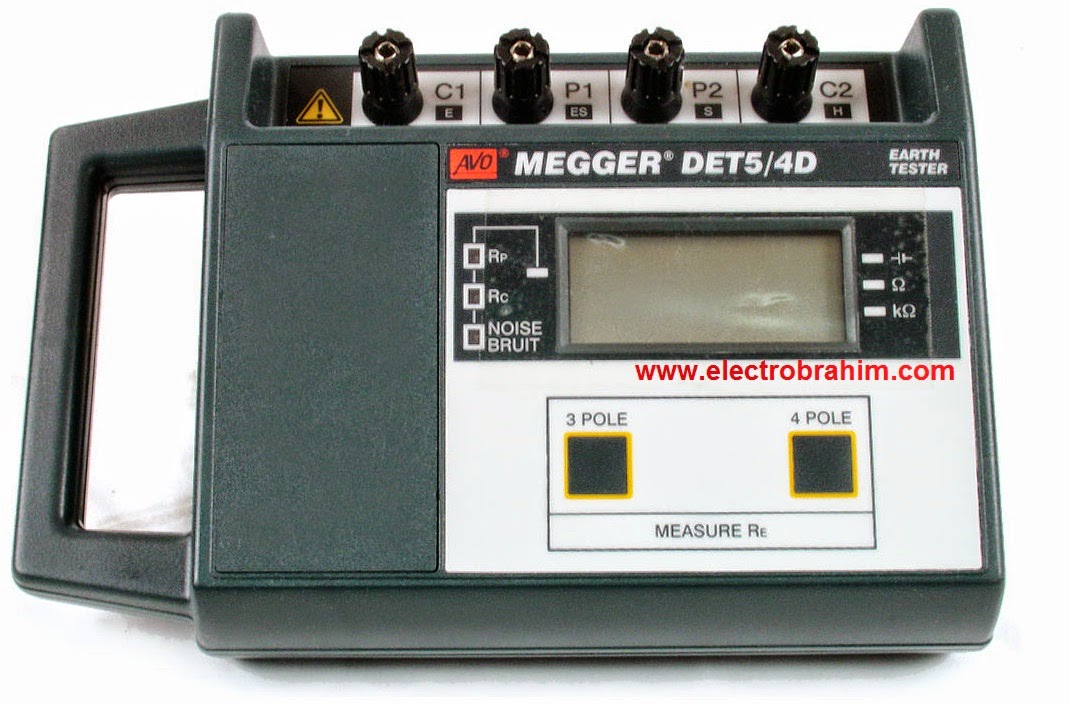

جهاز الكتروني يولد جهد عالي بضغطة زر


احتياطات  الاستعمال
-الجهاز يولد جهدا عاليا ولذا يجب اخد الحدر عند التعامل معه.
-الجهاز والاجهزة القريبة منه وكذلك الالة التي تحت الاختبار يجب ان توصل بالارض لتفريغ اي شحنة متبقية أو مكتسبة قبل بدئ لمس هده الاجهزة  أو التعامل معها .
-على الاشخاص الدين يستعملون منظما لضربات القلب توخي الحدر من  التعامل مع مثل هذه الاجهزة لما لها من تاتير ضار عليهم.
-لا تقم بتشغيل الجهاز في جو مشبع بأبخرة قابلة للاشتعال.
-الجهد المسلط على العازل يكون كبيرا فلذا يجب فصل الآلة تحت الاختبار عن اي أجهزة ملحقة لحمايتها وحتى لا تؤثر أيضا على قراءة المقاومة

فيديو يشرح فيه طريقة التعامل مع جهاز ميجر

فيديو شرح طريقة اختبار جودة و عزل ملفات محرك كهربائي
