اختراعات



  للتيار الكهربائي


في التركيب 1 ,يضيء المصباح ,لأن تيارا كهربائيا يمر في الدارة الكهربائية.

  • يضيء المصباحان ,لأن تيارا كهربائيا يمر في الدارة الكهربائية.
  • إضاءة المصباح في التركيب 1 أكثر ,لأن شدة التيار الكهربائي في التركيب 1 أكبر.
للتيار الكهربائي شدة ,نرمز لها بالرمز I ووحدتها العالمية هي الأمبير رمزها (A).

أجزاء و مضاعفات الأمبير(جدول التحويلات):
    mA
    (ميلي أمبير)
    cA
    (سنتي أمبير)
    dA
    (ديسي أمبير)

    A
     (أمبير)
    daA
    (ديكأمبير)
    hA
    (هكتوأمبير)
    kA
    (كيلوأمبير)

  • تقاس شدة التيار الكهربائي بجهاز الأمبيرمتر (Ampermètre) ,رمزه الإصطلاحي:

2-قياس شدة التيار الكهربائي:

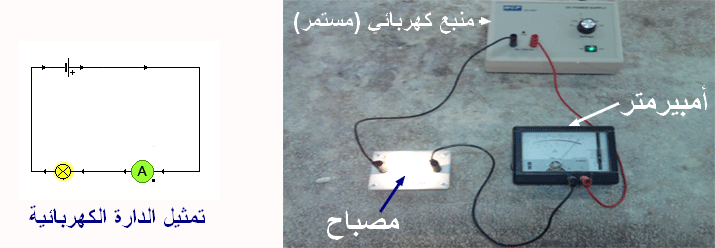

1-2) باستعمال جهاز أمبير متر ذي إبرة (تناظري Analogique) :

 اضغط على  الصورة  لتضهر  بشكل  جيد




  • جهاز الأمبيرمتر مستقطب (قطب + وقطب -).
  • ركب جهاز الأمبيرمتر على التوالي في الدارة الكهربائية ,مع احترام قطبيته (القطب الموجب للجهاز مرتبط بالقطب الموجب للمنبع الكهربائي ,والقطب السالب للجهاز مرتبط بالقطب السالب للمنبع الكهربائي).
  • وضع زر الإنتقاء (Commutateur) في الوضع dc ,التي تعبر عن التيار المستمر.
  • عندما تكون الدارة الكهربائية مفتوحة تشير إبرة الأمبيرمتر إلى الصفر,بينما عند غلق الدارة الكهربائية تنحرف إبرة الأمبيرمتر وتشير إلى تدريجة معينة.
  • زر العيار (Calibre) مضبوط على القيمة 300mA .
  • العيار هو شدة التيار القصوى التي يمكن قياسها بجهاز الأمبيرمتر ,فهي إذن توافق التدريجة القصوى على سلم تدريجات الميناء (Cadran):
  • إذا رمزنا للعيار بالرمز C ورمزنا إلى التدريجة القصوى في سلم التدريجات بالرمز N ورمزنا إلى التدريجة التي تشير إليها الإبرة بالرمز n وشدة التيار نرمز لها بالرمز I ,يكون لدينا التناسب التالي (القاعدة الثلاثية) :
    C → N
    I → n
    أي   I = (n ⁄ N ).C
  • حساب شدة التيار I :لدينا التدريجة التي تشير إليها إبرة الأمبيرمتر هي 94 ,تمت قراءة هذه التدريجة في سلم تدريجته القصوى هي 100 والعيار مضبوط على القيمة 300mA ,إذن حسب العلاقة السابقة لدينا :
     I = (n ⁄ N ).C= (94 ⁄ 100 ).300mA=282mA=0,282A≈0,28A

في ميناء جهاز الأمبيرمتر ,هناك سلمين خاصين بالتيار المستمر (أنظر الصورة أعلاه) ,تتم قراءة التدريجة التي تشير إليها الإبرة في السلم الذي تكون في القراءة دقيقة (حالة خاصة لقراءة دقيقة هي حينما تنطبق الإبرة تماما مع التدريجة).
  • لكي تتم القراءة الصحيحة للتدريجة ,زود ميناء جهاز الأمبيرمتر بمرآة تعكس صورة الإبرة,لقراءة التدريجة ننظر بحيث تحجب الإبرة صورتها .
نركب جهاز الأمبيرمتر على التوالي (مع إحترام قطبيته) في الفرع (La  branche) الذي نريد قياس شدة التيار التي تمر عبره. وضع زر الإنتقاء في الوضع DC (بالنسبة للتيار المستمر). تفاديا لإتلاف جهاز الأمبيرمتر ,ومن أجل قياس دقيق ,نبدأ بالعيار الأكبر ثم العيار الذي يليه ,وهكذا حتى يكون انحراف الإبرة أقصى (دون أن تتجاوز الميناء). نحسب شدة التيار الكهربائي I بتطبيق العلاقة : I = (n ⁄ N ).C . بحيث n  التدريجة التي تشير إليها إبرة الأمبيرمتر , N عدد تدريجات سلم الميناء و C العيار المستعمل.

كلما كان إنحراف إبرة الأمبيرمتر أقصى ,كلما كان القياس دقيقا ,لكن يجب تفادي انحراف للإبرة بحيث هذه الأخيرة تتجاوز الميناء,لأن هذا سيؤدي إلى فقدان الجهاز لدقته أو إتلافه.

2-3) باستعمال الجهار الرقمي المتعدد القياسات كأمبير متر :

ب ملاحظة و تفسير :

  • الجهاز الرقمي المتعدد القياسات (الطراز في الصورة جانبه) ,يتوفر على شاشة (تظهر أرقام) ,زرين ومبدل (Sélecteur) ,عدة مرابط .
  • الجهاز الرقمي المتعدد القياسات (multimètre digital) سجل عليها رموز العديد من المقادير الفيزيائية (Grandeurs physiques) ,هذا الجهاز يمكن من قياس العديد من المقادير الفيزيائية.
  • وضع زر الإنتقاء في المنطقة الخاصة بقياس شدة التيار الكهربائي المستمر.
  • تم اختيار العيار الأكبر (يشير إليه المبدل).
  • ركب الجهاز الرقمي المتعدد القياسات على التوالي , حيث تم وصل المربط COM (القطب السالب للجهاز) بالقطب السالب للمنبع الكهربائي ووصل المربط الخاص لقياس شدة التيار الكهربائي ,بالقطب الموجب للمنبع الكهربائي.
  • تظهر شاشة الجهاز قيمة شدة التيار: I=0,28 A.

يمكن استعمال الجهاز الرقمي المتعدد القياسات كأمبيرمتر لقياس شدة التيار  الكهربائي . بعد الربط والضبط الصحيحين للجهاز الرقمي المتعدد القياسات (تركيب الجهاز على التوالي بحيث المربط COM مرتبط بالقطب - للمنبع الكهربائي و القطب + للمنبع مرتبط بالمربط الخاص بالتيار الكهربائي و نبدأ بالعيار الأكبر),يظهر هذا الأخير قيمة شدة التيار الكهربائي على شاشته.

ملحوظة :
  • إذا سجل على شاشة الجهاز رقم سالب فهذا يعني أن تركيب أو ربط الجهاز غير صحيح, ويجب فصل الجهاز عن التركيب.
  • إذا سجل على شاشة الجهاز رقم 1 ,فهذا يدل على أن العيار المختار صغير ويجب تغييره بعيار أكبر.
  • يوجد أمبيرمتر(أنظر الصورة جانبه) يتوفر على حلقة قابلة للفتح ,عندما تحيط حلقة الجهاز بسلك يمر فيه تيار كهربائي ,يعطي الجهاز قيمة شدة هذا التيار. (يعتمد هذا الجهاز على إلتقاط المجال المغنطيسي للتيار الكهربائي),هذا النوع من الأمبيرمتر فعال عندما لانرغب في فك الدارة الكهربائية لإدماج جهاز أمبيرمتر ,ويستعمل هذا النوع من الأمبيرمتر لقياس شدات تيار نسبيا عالية.
  • معلومات إضافية عن جهاز الأمبيرمتر (أجهزة القياس).
