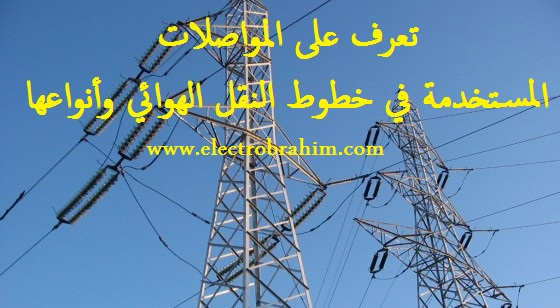

تعرف على المواصلات Conductors المستخدمة في خطوط النقل الهوائي وأنواعها

تعرف على المواصلات Conductors المستخدمة في خطوط النقل الهوائي وأنواعها


تعرف على المواصلات Conductors المستخدمة في خطوط النقل الهوائي وأنواعها

الموصلات conducteur
الموصل هو الجزء الرئيسي في خط النقل لانة يقوم بنقل الطاقة الكهربية من مكان إلي آخر والموصلات المستخدمة في خطوط النقل غالبا ما تكون مكشوفة أي غير مغطاة بمادة عازلة وتكون معلقة بين أعمدة أو أبراج تبعد عن بعضها مسافات قد تصل في بعض الأحيان أكثر من  258 متراً وهذة المسافة تعرف بباع البرج أو بحر السلك "Span".
وكون الموصل معلقا يجعله دائما واقعا تحت تأثير وزنه الذي يؤثر راسيا إلي أسفل مسببا أجهاد شد في الموصل ، ولذلك فانة يجب ان تكون المادة التي يصنع منها الموصل ذات متانة ميكانيكية عالية تجعلها تتحمل الإجهاد الواقع عليها ، ان تكون خفيفة الوزن حتى تكون قوة الشد المؤثرة علي الموصل قليلة وحتى يمكن زيادة المسافة بين الأبراج لتقليل تكلفة انشاء الخط و الموصل هو سلك أو مجموعة أسلاك مجدولة تصنع تلك الموصلات من مواد لها خاصية التوصيل الجيد للكهرباء مثل النحاس أو الألمونيوم.
 والموصلات المستخدمة في نقل القدرة إما أن يكون نحاس أو ألمونيوم مقوي بالصلب 40/240 مم 2 أو سبيكة 236 مم 2 أو50/380 مم2 أو سبيكة 405 مم2 أو موصلات حرارية خطوط جهد  220 ك.ف – 500 ك.ف ) أحادى – ثنائي – ثلاثي ( ويوجد في أعلى الأبراج التي تحمل الدوائر سلك أرضى وفائدته حماية الخط من الصواعق الجوية


انواع المواصلات المستخدمة في خطوط النقل الهوائي
معظم المواصلات المستخدمة في خطوط النقل الهوائية مكونة من قلب عبارة عن سلك واحد مستقيم محاط بطبقة أو أكثر من الأسلاك المجدولة بطريقة حلزونية حول هذا القلب ويكون اتجاه جدل الأسلاك في كل طبقة مخالفا لاتجاة الجدل في الطبقة السابقة.

-1 النحاس cuivre :

أفضل انواع الموصلات استعمالا في خطوط النقل الهوائية ولكن يعيبه ان غالى الثمن وذلك جعل الألمونيوم يستخمد بكثره عنة في الخطوط الهوائية والنحاس أفضل في التوصيل الكهربائي لانة يمتاز بقدرة عالية على تحمل الشد والنعومة ومعامل تمدده أقل بكثير جدا ويمتاز هذا الموصل عن موصلات الخطوط فيما ياتى :

له أفضل قابلية توصيل بمقارنته بباقى المعادن .. وهي تعتمد على درجة نقائه فكلما زادت درجة النقاء زادت قابلية التوصيل .
كما ان قابلية التوصيل لموصلات النحاس تعتمد على طريقة السحب .
يمتاز بكثافة تيار عالية وهذا يحقق قلة مساحة المقطع .
من المعادن المتجانسة تماما .
له مقاومة نوعية منخفضة .
يمتاز بالمتانة .
-2.الالومينيوم Aluminium
يستعمل الألمونيوم مباشرة في الموصلات الهوائية حيث انه رخيص الثمن وخفيف الوزن.

وللاستفادة أكتر يمكنك تحميل هدا  الكتاب :
تحميل كتاب خطوط النقل الكهربائي وهدا فهرس الكتاب
فهرس  الكتاب :

أنواع خطوط النقل الكهربائي
      - خواص خطوط النقل الكهربائي
      - خوط النقل القصيرة
      - خطوط النفل المتوسطة
      - الدائرة المكافئة لخط النقل المتوسط على طريقة
      - الدائرة المكافئة لخط النقل المتوسط على طريقة
      - ثوابت الدائرة المكافئة للخط المتوسط
      - خطوط النقل الطويلة
 تركيبات خطوط النقل الكهربائي
      - المواد المستعملة في صناعة الموصلات وخصائصها
      - أنواع الموصلات المستخدمة في خطوط النقل الهوائي
      - أبراج خطوط النقل الكهربائي
        - الأعمدة الخشبية
        - الأعمدة الخرسانية
        - الأعمدة المعدنية
        - الأبراج الحديدية
            - برج تعليق/تثبيت
            - برج الشد
            - برج الزاوية
            - برج النهاية
      - حسابات الترخيم في خطوط النقل الكهربائي
        - العوامل التي تؤثر في الترخيم
        - حسابات الترخيم بين برجين متماثلين
        - تأثير الثلوج على الترخيم
        - تأثير الرياح على الترخيم
